13.2 路由示例实验二

项目拓扑：

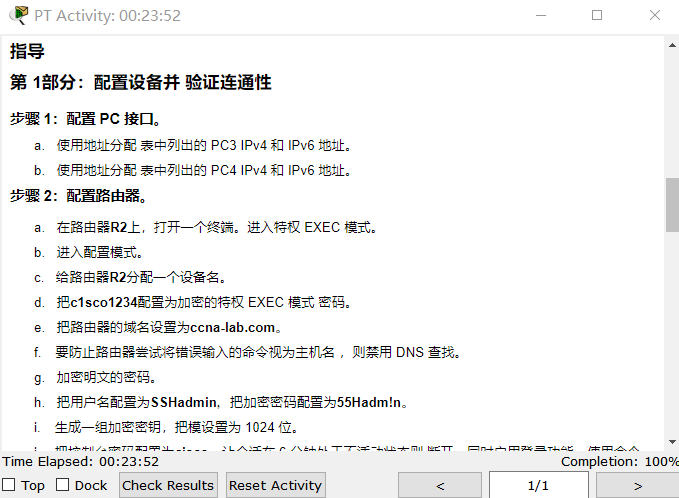

本项目中配置R2均手动配置。

提供banner motd警示语：

***** **

WARNING: Unauthorized access is prohibited!

***** **

#

R2：

en

conf t

hostname R2

enable sec cisco

line con 0

pass cisco

login

exi

lin vty 0 4

pass cisco

login local

transport input ssh

exi

service pass

banner motd #

粘贴

ipv6 unicast-routing

int g0/0/0

no sh

des link to S3

ip add 10.0.4.1 255.255.255.0

ipv6 add 2001:db8:acad:4::1/64

ipv6 add fe80::2:a link-local

exi

int g0/0/1

no sh

des link to S4

ip add 10.0.5.1 255.255.255.0

ipv6 add 2001:db8:acad:5::1/64

ipv6 add fe80::2:b link-local

exi

int s0/1/0

no sh

des link to R1

ip add 10.0.3.2 255.255.255.0

ipv6 add 2001:db8:acad:3::2/64

ipv6 add fe80::1:c link-local

exi

int s0/1/1

no sh

des link to Internet

ip add 209.165.200.225 255.255.255.252

ipv6 add 2001:db8:feed:224::1/64

ipv6 add fe80::1d link-local

exi

ip domain-name ccna-lab.com

enable sec c1sco1234

cry k g rsa g m 1024

user SSHadmin sec 55Hadm!n

验证网络连接。

a. 在PC3上使用命令行，pingPC4的 IPv4 和 IPv6 地址 。

问题：

ping 操作是否成功？ √

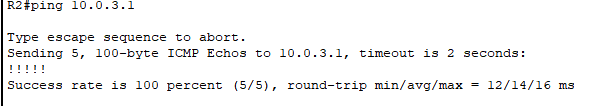

b. 从R2的 CLI，去 ping R1 S0/1/1 的 IPv4 和 IPv6 地址。分配给 R1 S0/1/1 接口的地址为：

IPv4 地址 = 10.0.3.1

IPv6 地址 = 2001:db8:acad:3::1

问题：

ping 操作是否成功？√

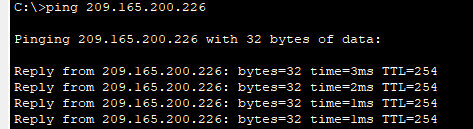

从PC3 的命令行去 ping ISP 的地址 209.165.200.226。

问题：

ping 操作是否成功？√

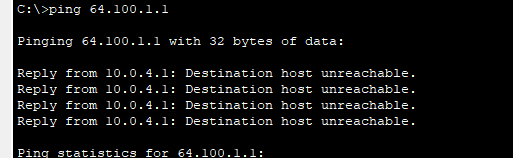

从 PC3 尝试 ping ISP 上的地址 64.100.1.1 来进行测试。

问题：

ping 操作是否成功？×

c. 从 PC3 的命令行向 R2 G0/0/0 的 IPv4 地址发起 SSH 会话，并且使用SSHadmin和密码 55Hadm!n进行登录。

C:> ssh -l SSHadmin 10.0.4.1

密码：

问题：

远程访问 成功了吗？√

在路由器上使用命令show running-config来回答 下列问题，但是让输出信息仅显示包含“password”这个词的行。

问题：

密码在 输出信息中以什么方式显示？

密码以加密显示。

使用show running-config | begin vty 命令。

问题：

使用这条 命令的结果是什么？

管道筛选vty部分信息
