5.1 STP基础

生成树协议（STP）：

STP是防止环路的网络协议，它可以允许网络中存在冗余，同时创建出无环的第二次拓扑。IEEE 802.1D是STP的原始IEEE MAC桥接标准。

路径冗余通过消除单点故障提供了多种网络服务，当两台交换机存在多条路径就会出现二层环路，二层环路可能导致MAC表不稳定、链路饱和以及交换机和终端上CPU利用率过高。

第2层以太网协议不包含识别和消除帧无限循环的机制，这一点和第3层协议（如IPv4和IPv6协议）不同。IPv4和IPv6都提供了一种机制，来限制第 3 层网络设备重新传输数据包的次数。路由器会减少每个 IPv4 数据包中的 TTL（生存时间）值，也会减小每个 IPv6 数据包中的跳数限制（Hop Limit）字段值。当这些字段值递减到 0 时，路由器就会删除这个数据包。以太网和以太网交换机则没有类似的机制来限制交换机重新传输第 2 层帧的次数。STP 是专门为第 2 层以太网开发的环路预防机制。

如果没有启用 STP，就有可能形成第 2 层环路，导致广播、组播和未知单播帧在网络中无限地循环。这可以在转瞬之间让网络陷入瘫痪，有时只需要几秒钟的时间。比如，广播帧（如ARP请求）会通过所有交换机端口转发出去，除了最初的入站端口之外。这就确保了广播域中的所有设备都能收到该帧。如果可转发该帧的路径不止一条，就可能会导致无限循环。在出现环路时，交换机的 MAC 地址表可能会根据广播帧中的信息不断更新，从而导致 MAC 数据库不稳定。这有可能会导致（交换机的）CPU利用率过高，让交换机无法转发帧。

广播风暴：

短时间内出现海量广播引起网络失能、瘫痪、载量过高。

第 2 层广播（如 ARP 请求）在网络中是非常常见的。第 2 层环路有可能会让网络迅速失能。第 2 层组播的转发方式通常与交换机处理广播的方式相同。因此，尽管 IPv6 数据包永远不会作为第 2 层广播进行转发，但 ICMPv6 邻居发现（ICMPv6 Neighour Discovery）会使用第 2 层组播。

生成树算法：

1. 选举根桥。

BID+MAC BID值优先于MAC BID最低者为根桥

根路径开销：开销越小优先级越高。

2. 选举根端口。

根端口是指，从总开销的方面来看，最接近根网桥的交换机端口。这个总开销称为内部根路径开销。

内部根路径开销是到根网桥的路径上所有端口开销的总和。

开销最低的路径会成为首选路径，所有其他冗余路径都会被阻塞。

3. 选举指定端口。

根桥：全部都是指定端口

非根桥：根端口的另一端是指定端口。（没有根端口时去往根桥开销路径最低的交换机上的端口，就是这个网段的指定端口。）

4. 选举替代（阻塞）端口。

如果端口不是根端口或指定端口，那么它就会成为替代端口（或备份）端口。替代端口和备份端口处于丢弃或阻塞模式，以防形成环路。

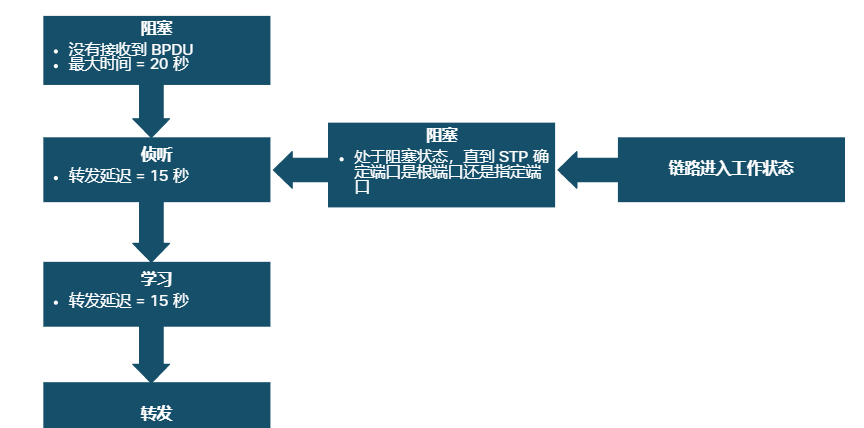

STP计时器和端口状态：

STP 的收敛需要三个计时器，包括：

• Hello 计时器 – hello 时间是 BPDU 之间时间的间隔。这个值默认为2秒，不过可以修改为 1 到 10 秒之间的值。
• 转发延迟计时器 -转发延迟是在侦听和学习状态中消耗的时间。这个值默认为 15 秒，不过可以修改为4到 30 秒之间的值。
• 最大老化时间计时器 -最大老化时间是交换机在尝试修改 STP 拓扑之前，等待的最大时间长度。这个值默认为 20 秒，不过可以修改为 6 到 40 秒之间的值。

注意: 默认时间可以在根桥上更改，用来表示这个 STP 域的计时器值。

端口状态细节：
