6.二层以太网通道项目

项目拓扑：

项目规划：

项目地址分配表：

VLAN表：

项目需求：

1、构建网络并配置设备的基本何止（设置设备名称、设置enable密码、设置SSh胜读。设置dns查询禁用、设置防止控制台终端、设置控制台登录密码、设置交换机时间到当前时间、保存所有配置到当前交换机）

2、创建VLAN并分配交换机端口

3、在交换机之间配置802.1Q感动

4、实现并验证交换机之间的以太网通道

项目实施：

1、设置网络拓扑并配置主机和交换机基本配置。

S1：

HOSTNAME S1

ENABLE SEC CISCO

NO IP DOMAIN-LOOKUP

IP DOMAIN-NAME CJGY.COM

CRYPTO KEY GENERATE RSA GENERAL-KEYS MODULUS 1024

USER CJGY SEC CLASS

LINE VTY 0 15

TRANSPORT INPUT SSH

LOGIN LOCAL

EXI

LINE CON 0

PASS CICO

LOGGING sy

LOGIN

EXI

CLOCK TIMEZONE NOW 8

EXI

CLOCK SET 15:00:00 5 OCT 2021

S2:

HOSTNAME S2

ENABLE SEC CISCO

NO IP DOMAIN-LOOKUP

IP DOMAIN-NAME CJGY.COM

CRYPTO KEY GENERATE RSA GENERAL-KEYS MODULUS 1024

USER CJGY SEC CLASS

LINE VTY 0 15

TRANSPORT INPUT SSH

LOGIN LOCAL

EXI

LINE CON 0

PASS CICO

LOGGING SY

LOGIN

EXI

CLOCK TIMEZONE NOW 8

EXI

CLOCK SET 15:00:00 5 OCT 2021

2、划分vlan并分配交换机端口

S1：

VLAN 10

NAME MANAGEMENT

VLAN 20

NAME CLIENT

VLAN 999

NAME PARKING

VLAN 1000

NAME NATIVE

EXI

INT F0/6

SW MO AC

SW AC VL 20

EXI

INT VLAN 10

IP ADD 192.168.10.11 255.255.255.0

NO SH

EXI

S2:

VLAN 10

NAME MANAGEMENT

VLAN 20

NAME CLIENT

VLAN 999

NAME PARKING

VLAN 1000

NAME NATIVE

EXI

INT F0/18

SW MO AC

SW AC VL 20

EXI

INT VLAN 10

IP ADD 192.168.10.12 255.255.255.0

NO SH

EXI

3、配置以太网通道

S1：

INT RANGE F0/1-2

CHANNEL-G 1 MO ON

EXI

INT POR 1

SW MO TR

SW TR AL VLAN 10,20,1000

SW TR NA VLAN 1000

END

WR

S2:

INT RANGE F0/1-2

CHANNEL-G 1 MO ON

EXI

INT POR 1

SW MO TR

SW TR AL VLAN 10,20,1000

SW TR NA VLAN 1000

END

WR

4、将其他所有非使用接口划分到vlan999，并关闭接口

S1:

INT RANGE F0/3-5,F0/7-24,G0/1-2

SW MO AC

SW AC VL 999

SHUTDOWN

EXI

S2:

INT RANGE F0/3-17,F0/19-24,G0/1-2

SW MO AC

SW AC VL999

SHUTDOWN

EXI

1、验证S1和S2上通道i情况

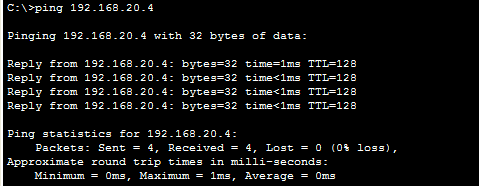

2、在PCA上pingPCB，验证通道运行正常。

3、在SW1上使用SSH登录SW2。

4、将PCA和PCB连接交换机接口改到F0/9，并激活该接口，测试PCA与PCB的连通性，并说明为什么是这个结果。

PCA、PCB接口改到F0/9后不连通，因其发送未封包数据，当数据发送至交换机时被封装为navive标签，被trunk限制
