7.6 DHCPv4中继实验

项目拓扑：

项目需求：

某公司的DHCPv4服务器链接在10.1.1.0/24的网段，现需要对公司内四个部门的主机按需分配动态IP地址，四个部门分属于vlan10-vlan40，请通过设置DHCP中继，实现服务器对所有客户端IP地址的编排。

项目实施：

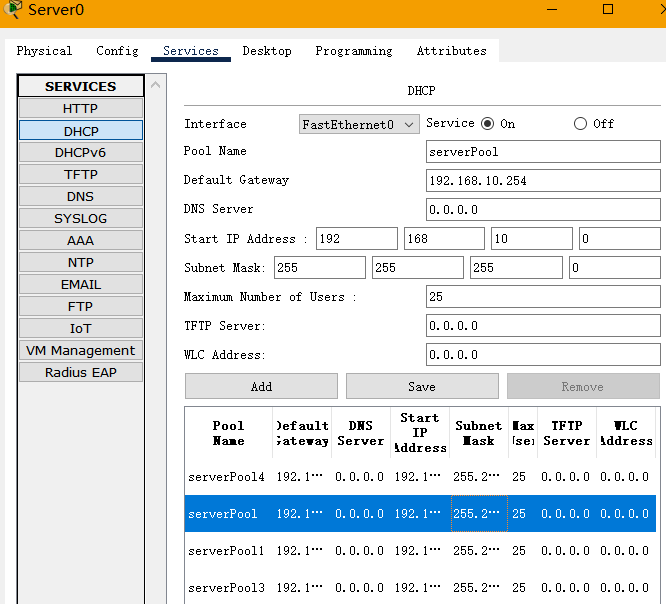

DHCPserver配置：

网络设备配置：

SW1：

en

conf t

vl 10

vl 20

vl 30

vl 40

exi

int range f0/1-2

sw mo tr

exi

R1:

en

conf t

hostname R1

int g0/0.10

en do 10

ip add 192.168.10.254 255.255.255.0

ip helper 10.1.1.1

exi

int g0/0.20

en do 20

ip add 192.168.20.254 255.255.255.0

ip helper 10.1.1.1

exi

int g0/1.30

en do 30

ip add 192.168.30.254 255.255.255.0

ip helper 10.1.1.1

exi

int g0/1.40

en do 40

ip add 192.168.40.254 255.255.255.0

ip helper 10.1.1.1

exi

int g0/2

ip add 10.1.1.2 255.255.255.0

exi

int range g0/0-2

no sh

exi

SW1:

en

conf t

hostname S1

vl 10

vl 20

exi

int f0/1

sw mo ac

sw ac vl 10

exi

int f0/2

sw mo ac

sw ac vl 20

exi

int f0/3

sw mo tr

exi

SW2:

en

conf t

hostname S2

vl 30

vl 40

int f0/1

sw mo ac

sw ac vl 30

int f0/2

sw mo ac

sw ac vl 40

exi

int f0/3

sw mo tr

exi

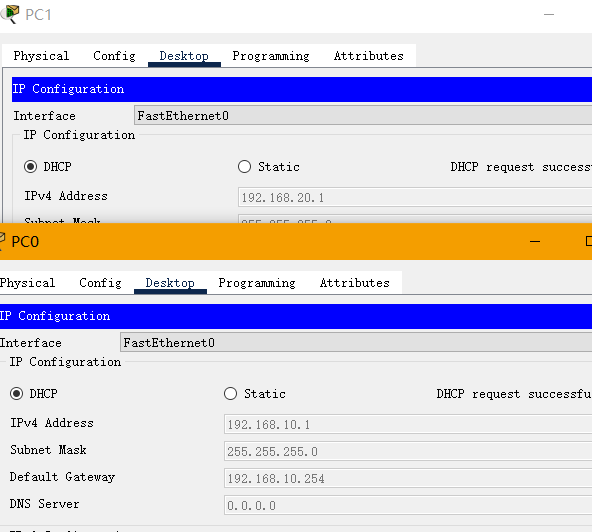

实验截图：

三层交换机代替路由器思想：

开启路由功能

利用SVI vlan绑定DHCP网关进行客户端分配，与DHCPv4服务器同广播域的接口弃用二层接口（no swichport）
