交换机堆叠与集群

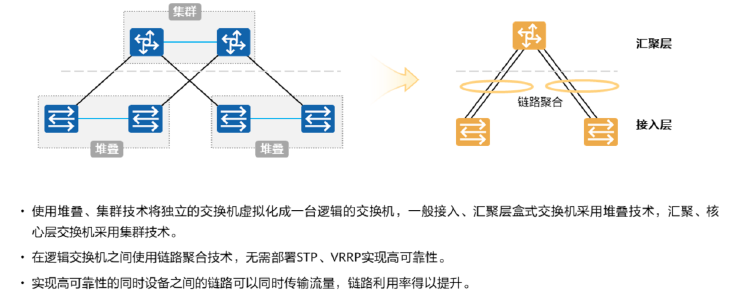

堆叠、集群简介：

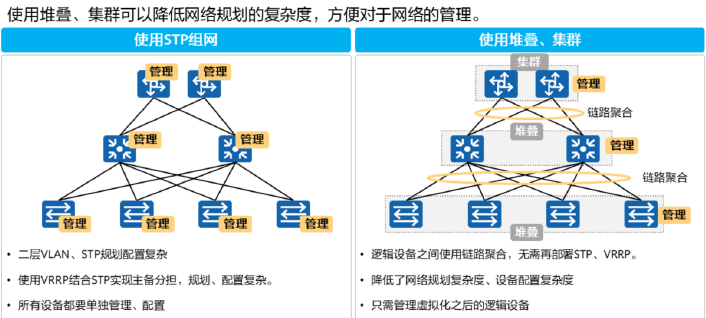

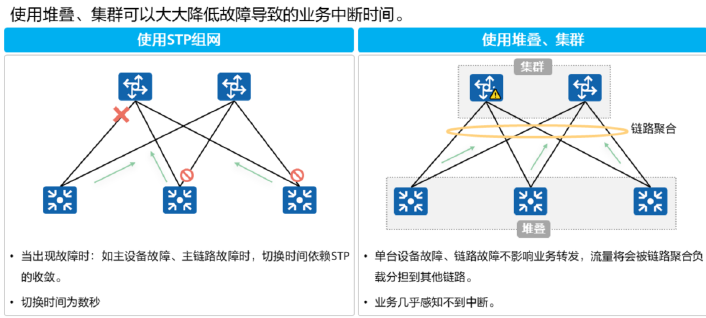

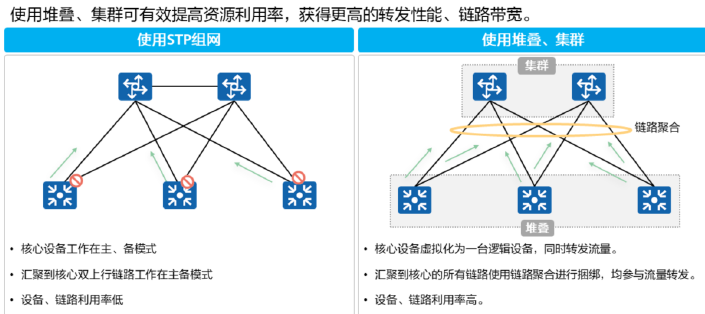

优势：

堆叠技术原理：

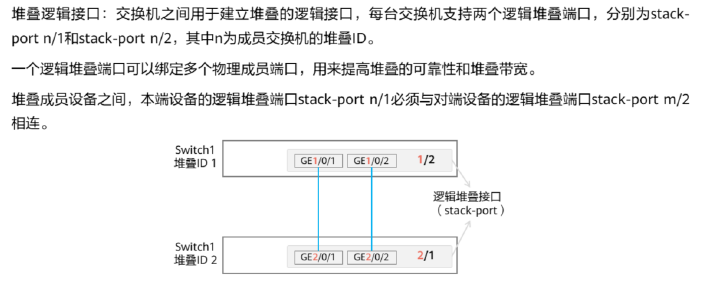

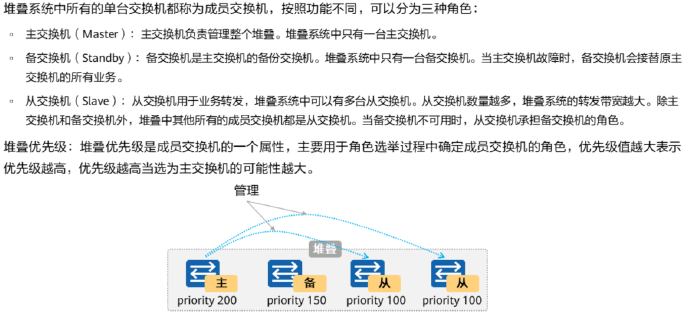

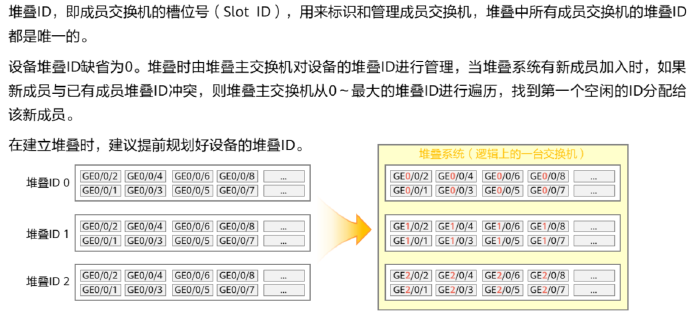

基本概念：

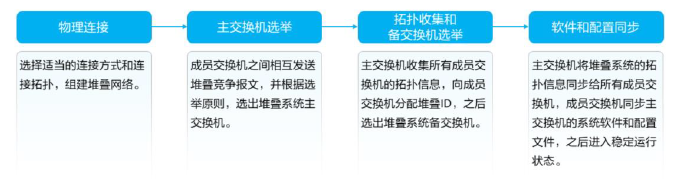

堆叠系统组建过程：

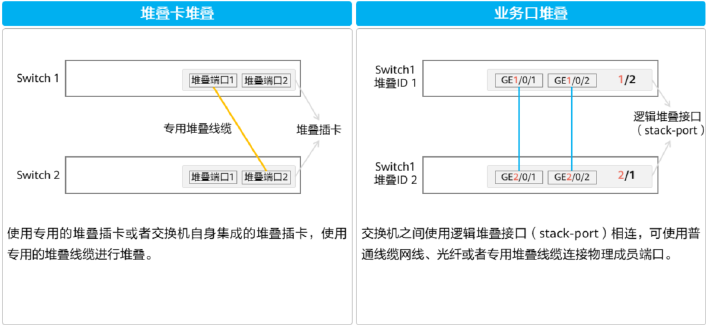

堆叠方式：

堆叠连接拓扑：

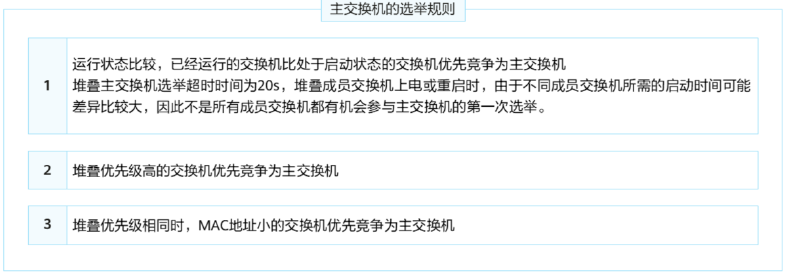

主交换机选举：

确定堆叠的连接方式和连接拓扑，完成成员交换之间的物理连接后，所有成员交换机上电，此时堆叠系统开始进行主交换机选举

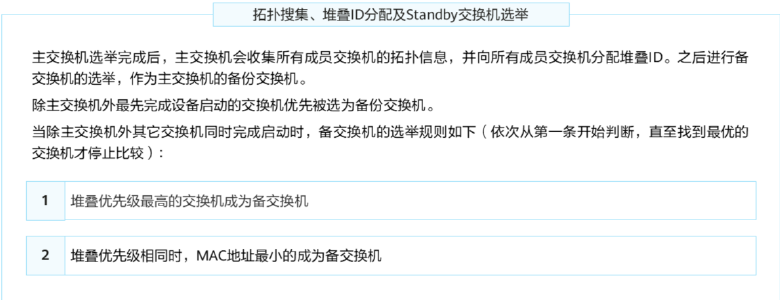

备交换机选举：

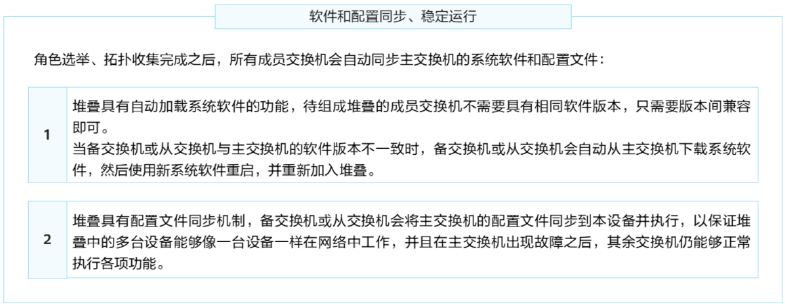

软件、配置同步：

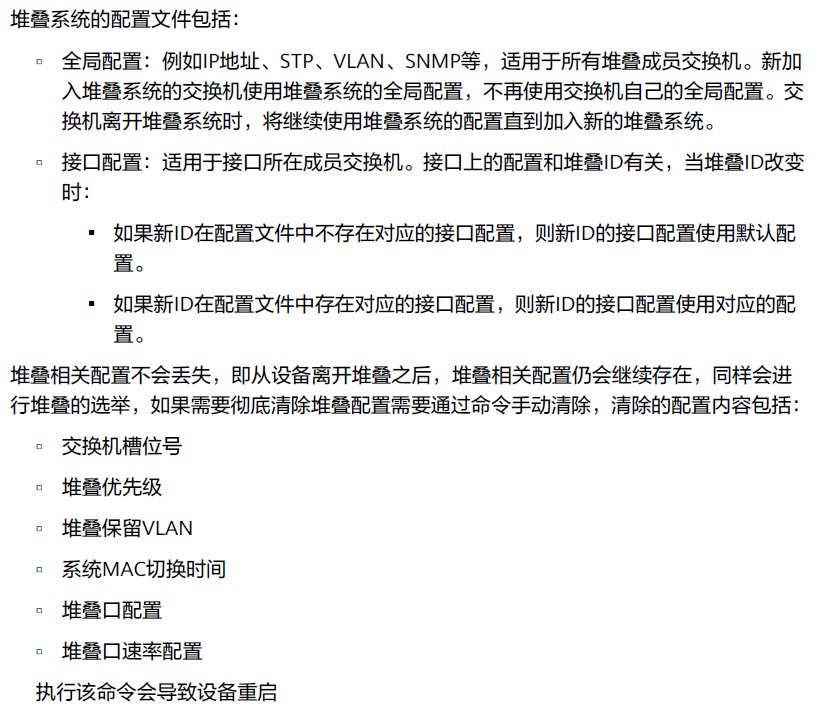

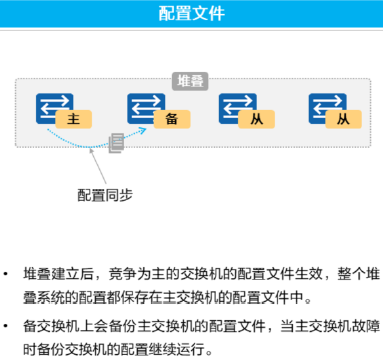

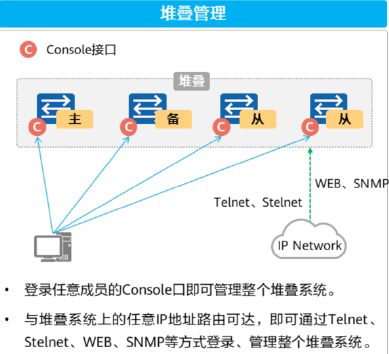

堆叠管理与配置文件：

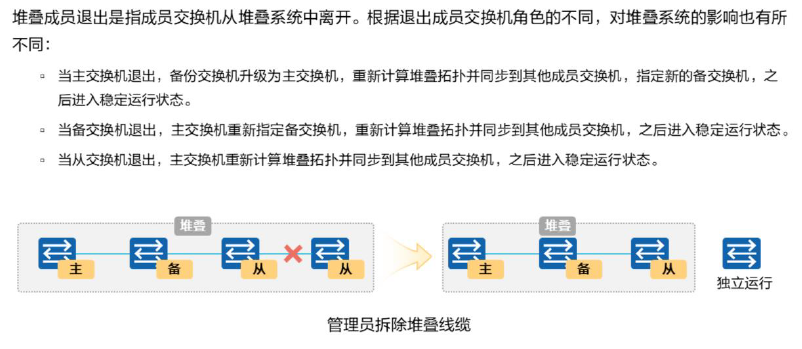

堆叠成员退出：

堆叠成员交换机退出的过程，就是拆除堆叠线缆和移除交换机的过程

对于环形堆叠：成员交换机退出后，为保证网络的可靠性还需要把退出交换机连接的两个端口通过堆叠线缆进行连接

对于链形堆叠：拆除中间交换机会造成堆叠分裂，这时需要在拆除前进性业务分析，尽量减少对业务的影响

堆叠成员加入：

未上电的交换机加入堆叠：

链形：新加入的交换机建议添加到链形的两端，对现有业务影响最小

环形：需要把环拆成链形然后在两端添加

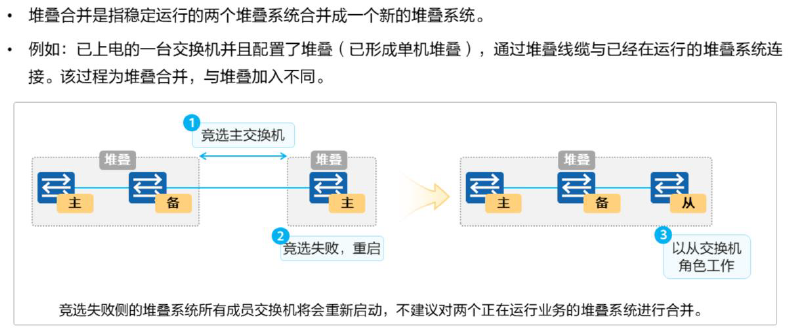

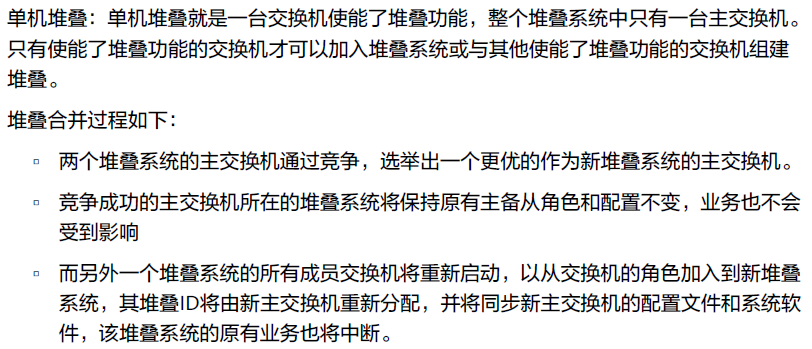

堆叠合并：

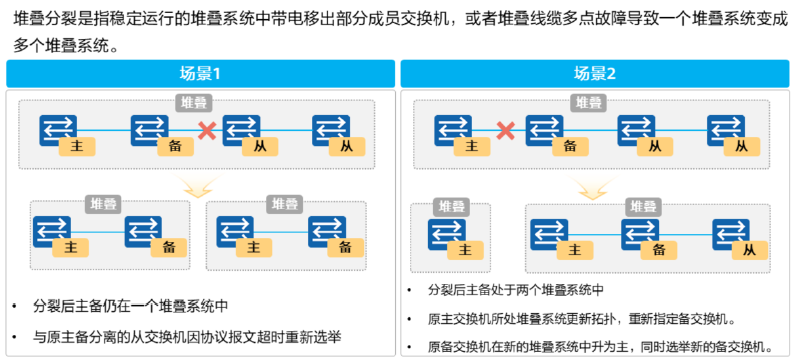

堆叠分裂：

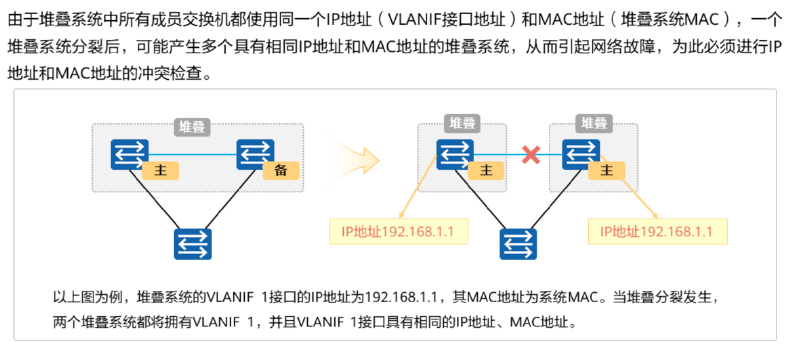

堆叠分裂引起的问题：

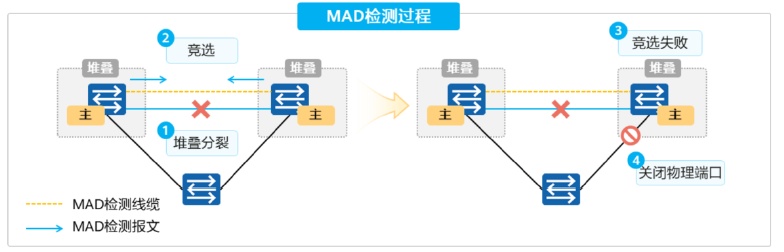

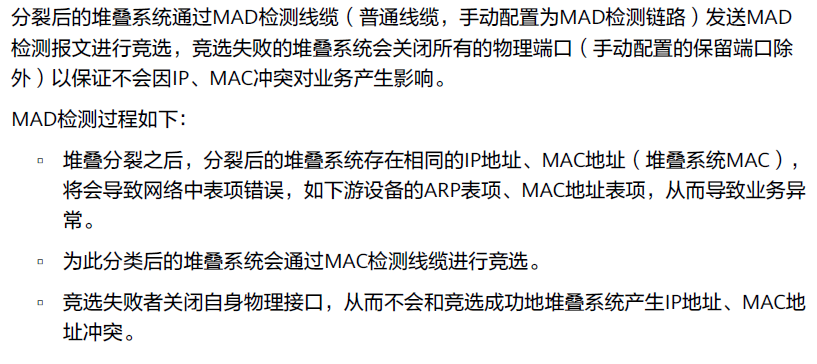

MAD（Multi-Active Detection）多主检测：一种检测和处理堆叠分裂的协议，链路故障导致堆叠系统分裂后，MAD可以实现堆叠分裂的检测，冲突处理和故障恢复，降低堆叠分裂对业务的影响

MAD检测方式：

直连检测方式和代理检测方式，两种互斥

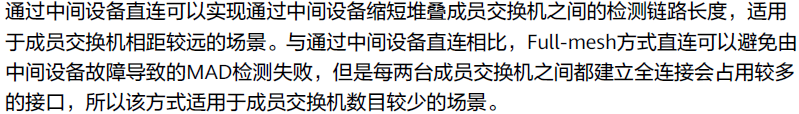

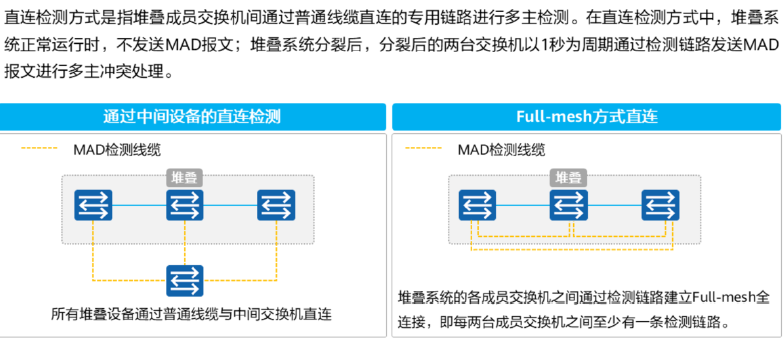

直连检测：

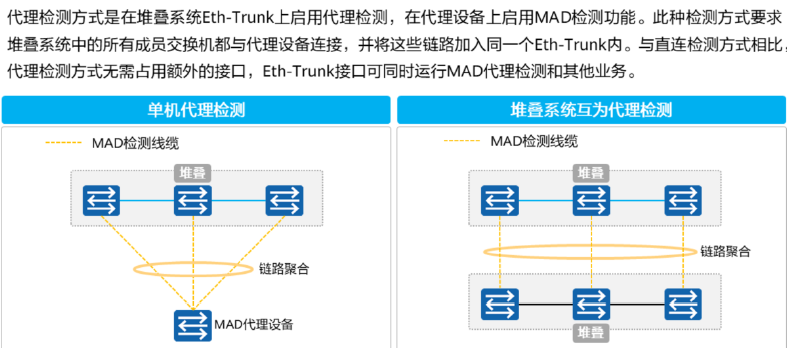

代理检测：

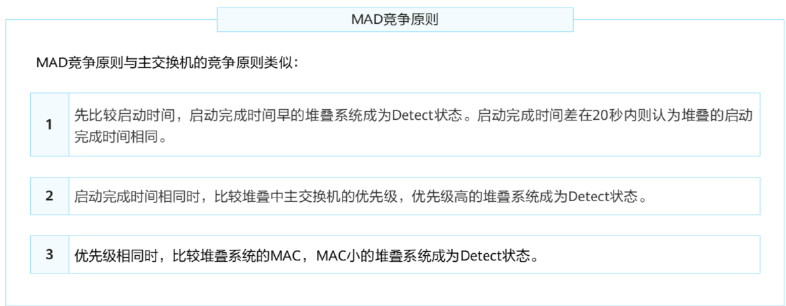

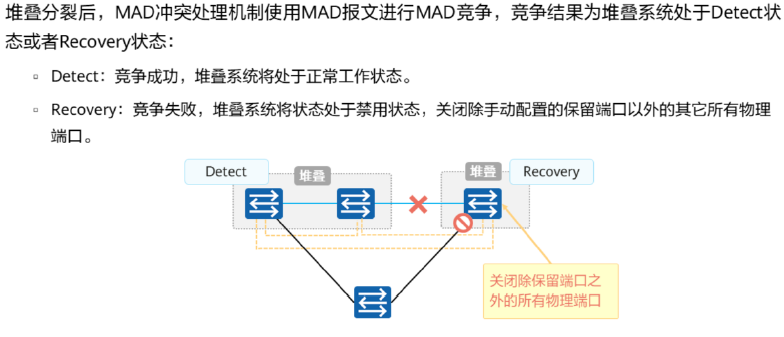

MAD冲突处理：

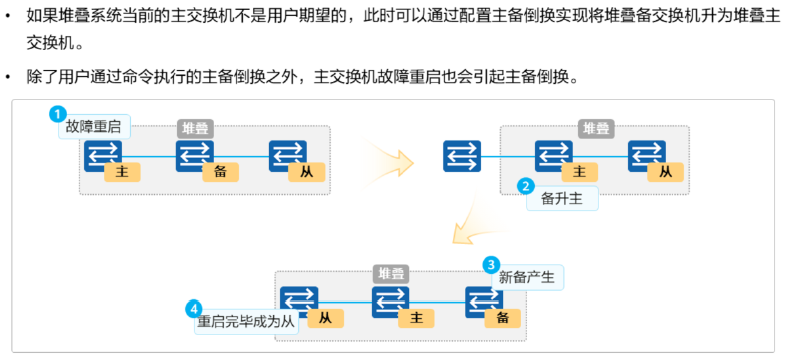

堆叠主备倒换：

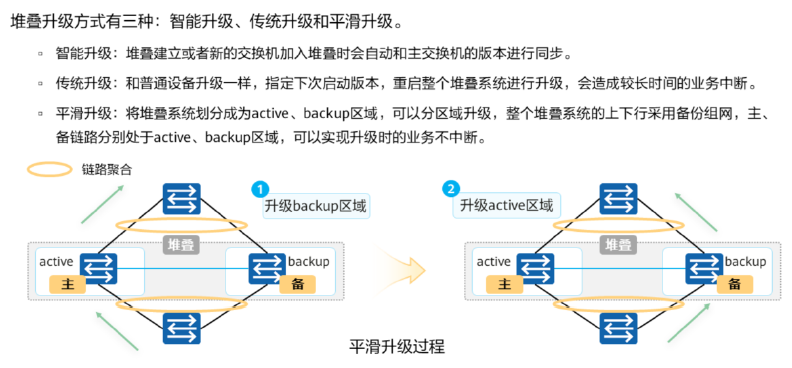

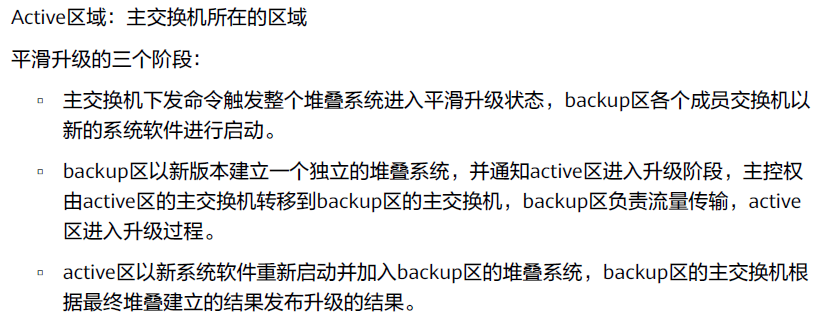

堆叠升级：

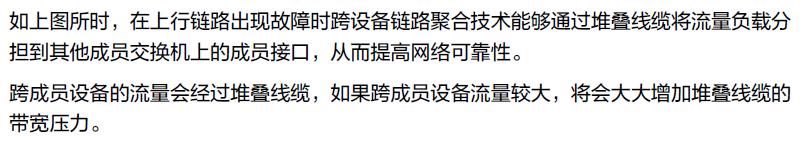

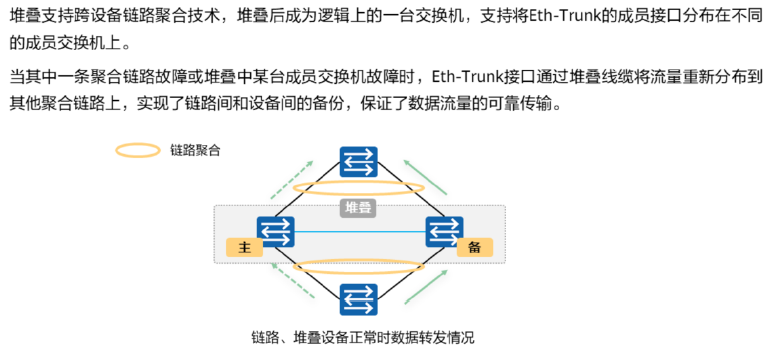

跨设备链路聚合：

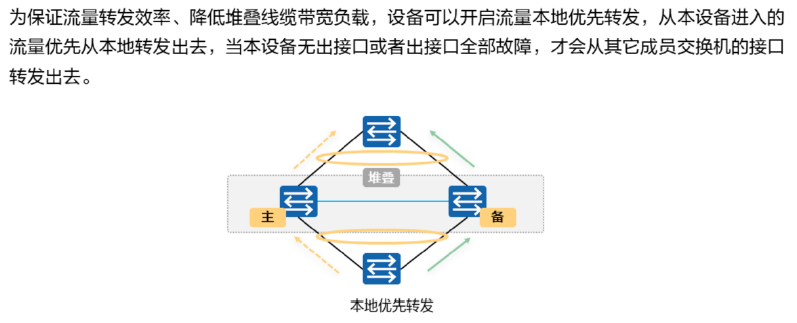

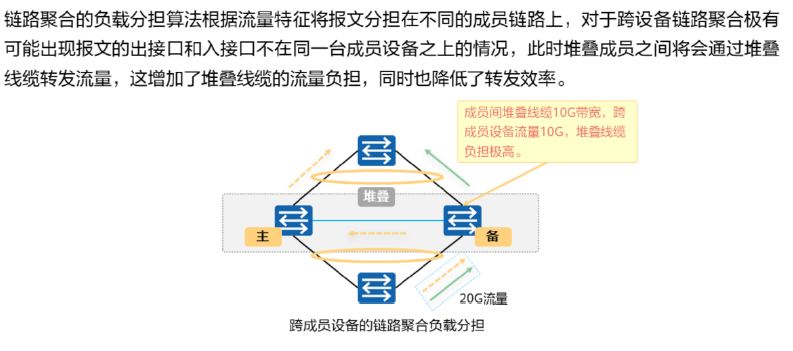

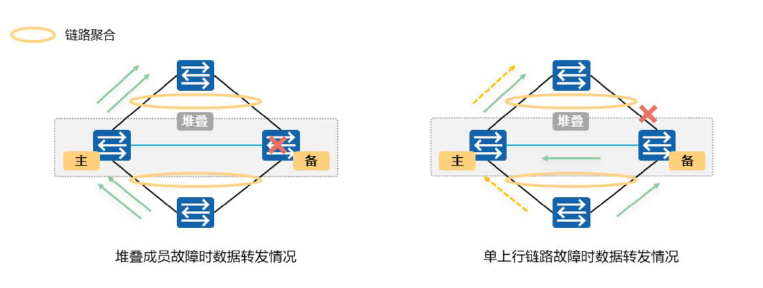

本地流量优先转发：

集群技术原理：

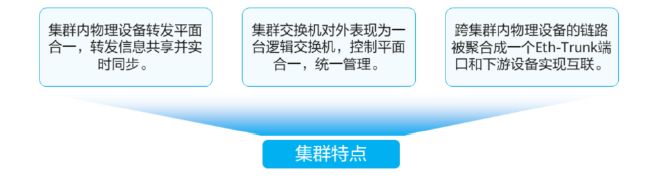

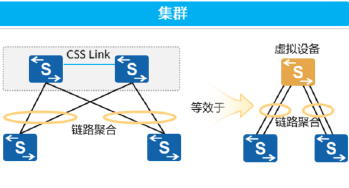

集群介绍：

集群交换机系统CSS（Cluster Switch System）指两台支持集群特性的交换机设备组合在一起，从逻辑上虚拟成一台设备

CSS与IStack区别在于，一般框式交换机对的称为CSS，盒式交换机称为堆叠，堆叠与集群两者知识叫法和实现有差异，功能一样

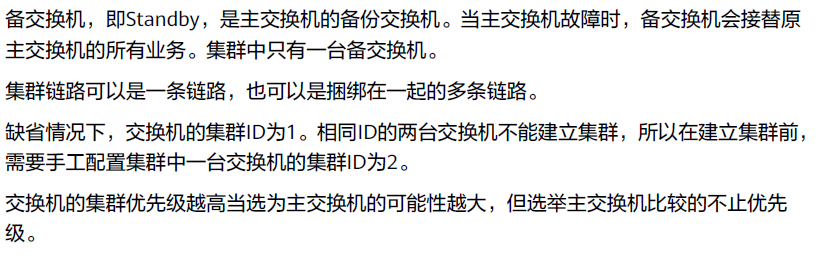

集群基本概念：

集群中单台交换机称为集群成员交换机，按照功能不同分为两种：

主交换机Master：管理整个集群

备交换机Standby：主交换机的备份交换机

集群ID：CSS ID 标识成员交换机 集群中成员交换机的集群ID是唯一的

CSS Link：集群链路，组件集群，实现主交换机和备交换机的通信

集群优先级 CSS Priority：主要用于角色选举过程中确定成员交换机的角色，优先值越大优先级越高

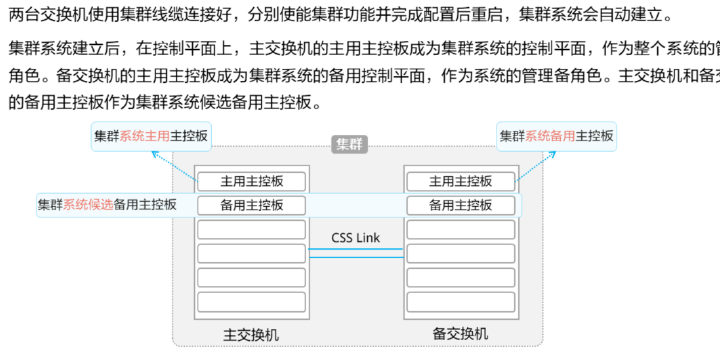

集群控制平面：

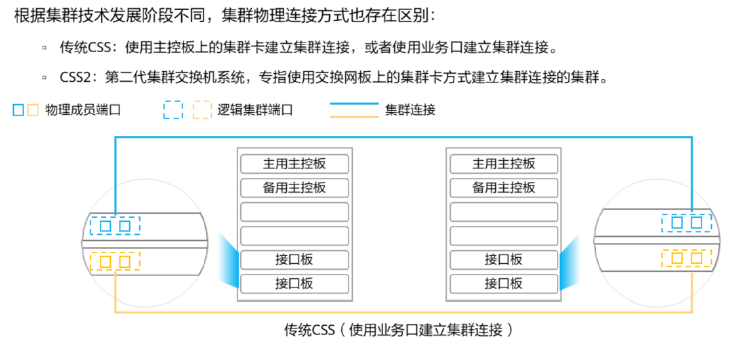

集群物理连接：

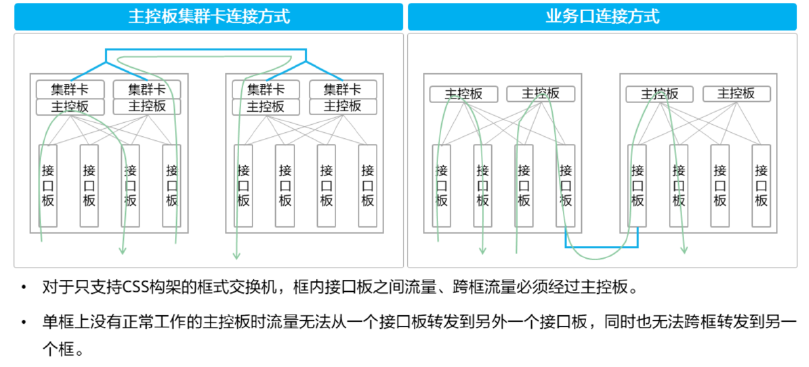

传统集群：

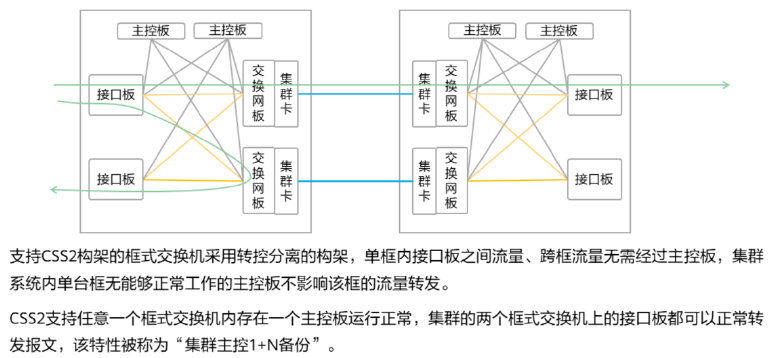

CSS2：

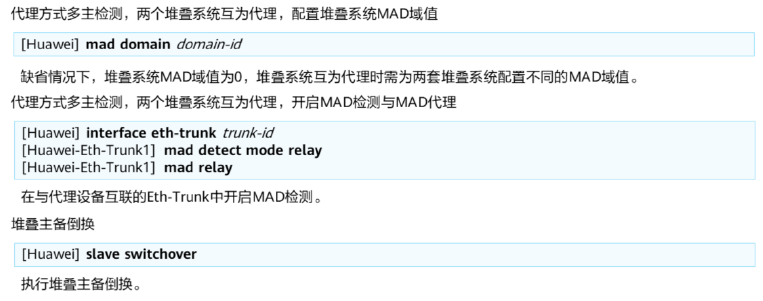

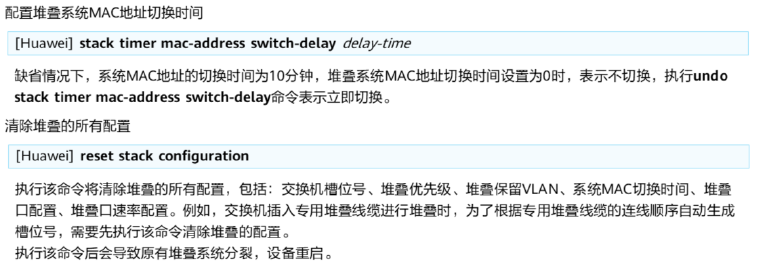

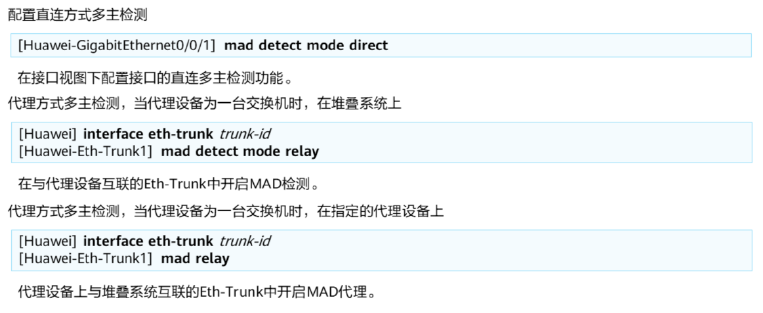

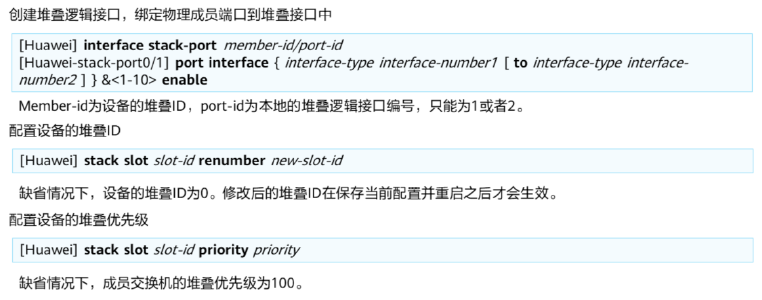

堆叠配置：

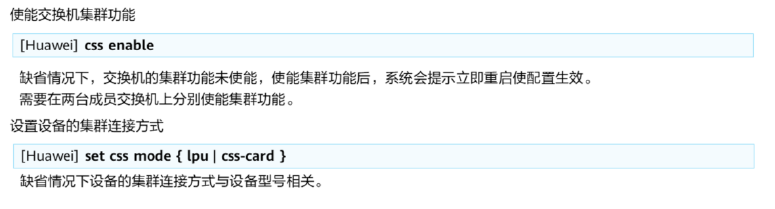

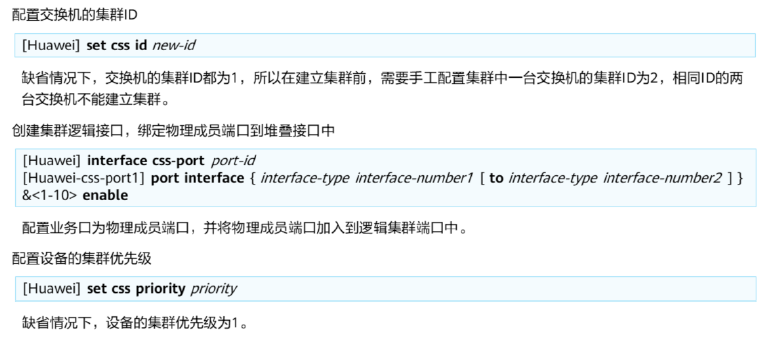

集群配置：
