MSTP原理与配置

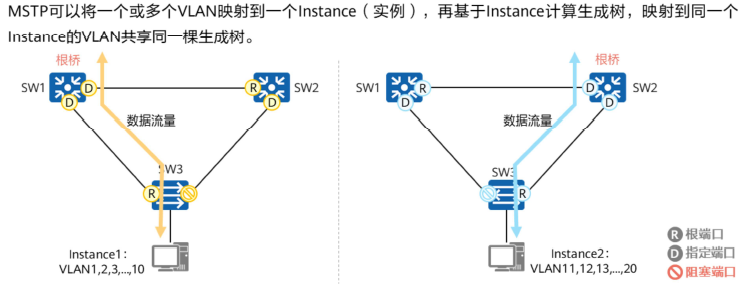

MSTP（multiple Spanning Tree Protocol）多生成树协议概述：

因为RSTP/STP的不足：流量无法负载分担、二层次优路径

兼容STP/RSTP

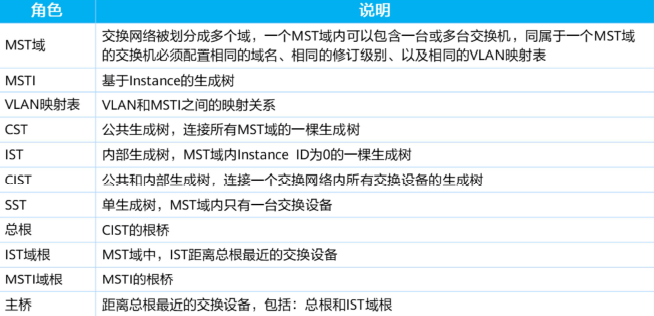

MSTP的基本概念：

网络层次：MSTP把一个交换网络划分成多个域，每个域内形成多个生成树，彼此独立

MST Region（Multiple Spanning Tree Region)多生成树域：

由交换网络中的多台交换设备以及他们之间的网段构成

一个局域网可以存在多个MST域，各MST域之间在物理上直接或间接相连，用户可以通过MSTP配置命令把多台交换设备划分在同一个MST域

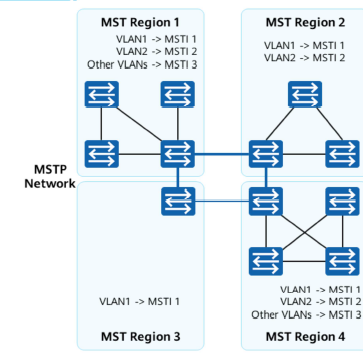

MSTP网络包含一个或多个MST域，每个MST域中包含一个或多个生成树示例

MSTP>MST R>SpT

同一个MST域的设备具有下列特点：

都启动了MSTP

都有相同域名

有相同的VLAN到生成树实例映射配置

有相同的MSTP修订级别配置

MSTI（Multiple Spanning Tree Instance）多生成树实例：

一个MST域内可以生成多棵生成树，每个生成树都成为一个MSTI

MSTI使用instance ID标识，华为设备取值为0-4094

VLAN映射表：

MST与的属性，描述了VLAN和MSTI之间的映射关系

Instance0是缺省存在的，缺省时，华为交换机把所有的VLAN都映射到了Instance0

通过设置VLAN映射表，把VLAN和MSTI联系起来

每个VLAN只能对应一个MSTI，同一VLAN的数据只能在一个MSTI中传输，而一个MSTI可能对应多个VLAN

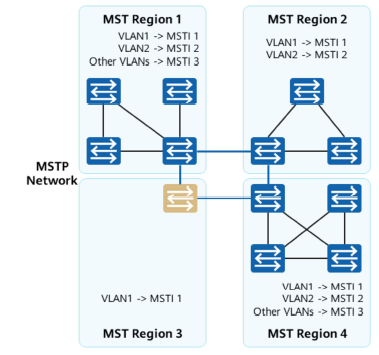

CST（Common Spanning Tree）公共生成树：

连接交换网络内所有MST域的一颗生成树

如果把每个MST域看做一个节点，CST就是这些节点通过生成树协议计算生成的一颗生成树

如图所示

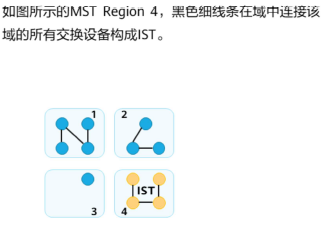

IST(Internal Spanning Tree)内部生成树：

是MST域内的一颗生成树

IST是一个特殊的MSTI Instance ID为0

CIST（Common and Internal Spannning Tree）公共和内部生成树：

通过生成树协议计算生成的，连接一个交换网络内所有交换设备的单生成树

SST（Single Spanning Tree）单生成树：

运行生成树协议的交换设备只能属于一个生成树

MST域中只有一个交换设备，这个交换设备构成单生成树

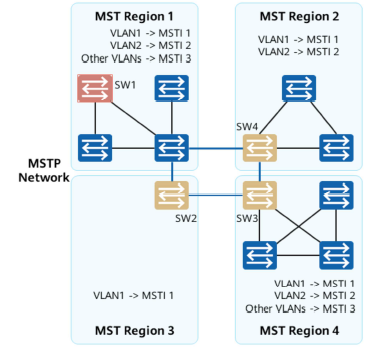

总根，域根河主桥：

1、总根：CIST的根桥，SW1

2、域根：分为IST域根和MSTI域根

IST域根 MST域中IST生成树中距离总根最近的交换设备是IST域根 SW2 SW3 SW4

MSTI域根是每个多生成树Instance 的树根

3、主桥：是IST master 是域内距离总根最近的交换设备 SW1 SW2 SW3 SW4

如果总根在MST域中，则总根为该域主桥

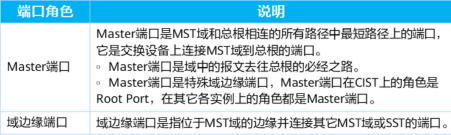

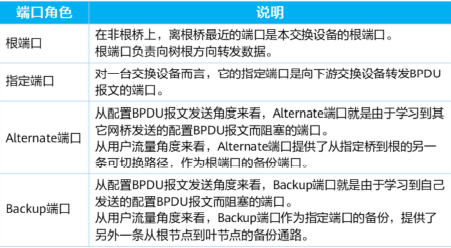

MSTP的端口角色：

根端口、指定端口、Alternate端口、Backup端口、Master端口、域边缘端口和边缘端口

除边缘端口外，其他端口角色都参与MSTP计算

同一端口在不同生成树instance承担不同角色

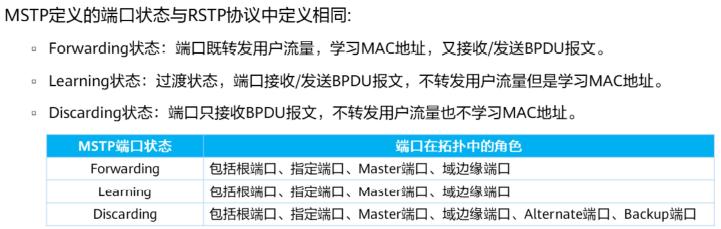

MSTP的端口状态：

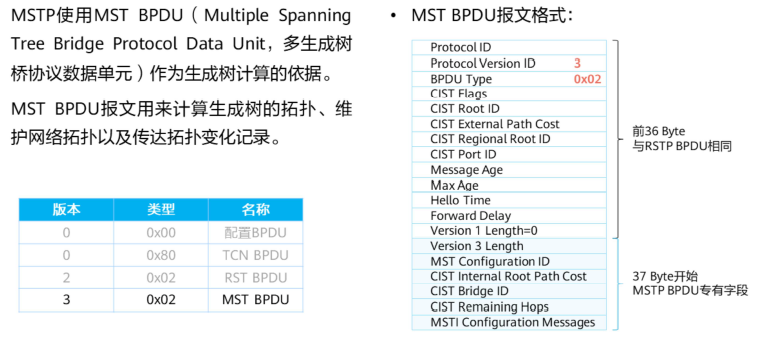

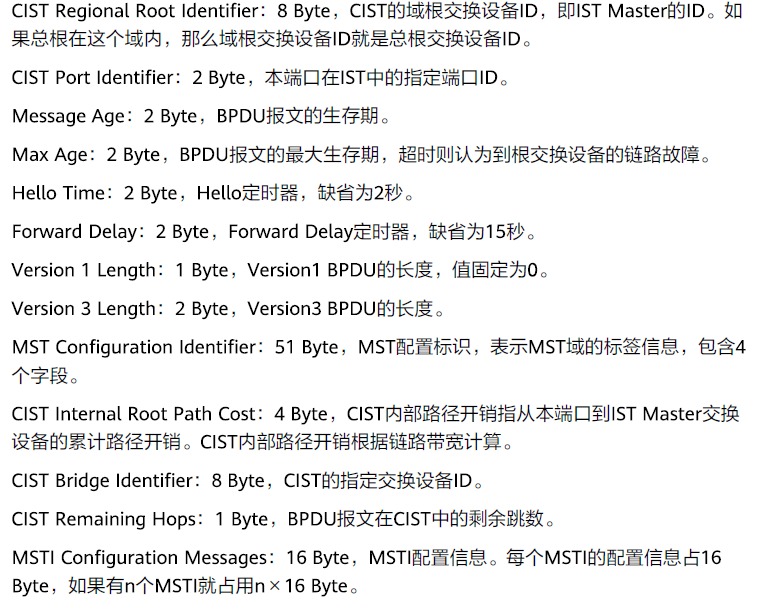

MSTP BPDU报文格式：

MSTP工作原理：

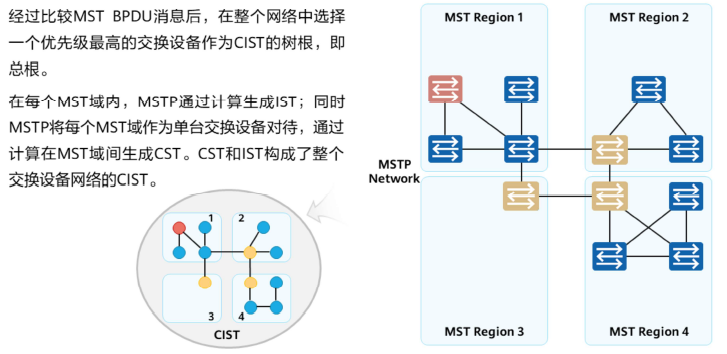

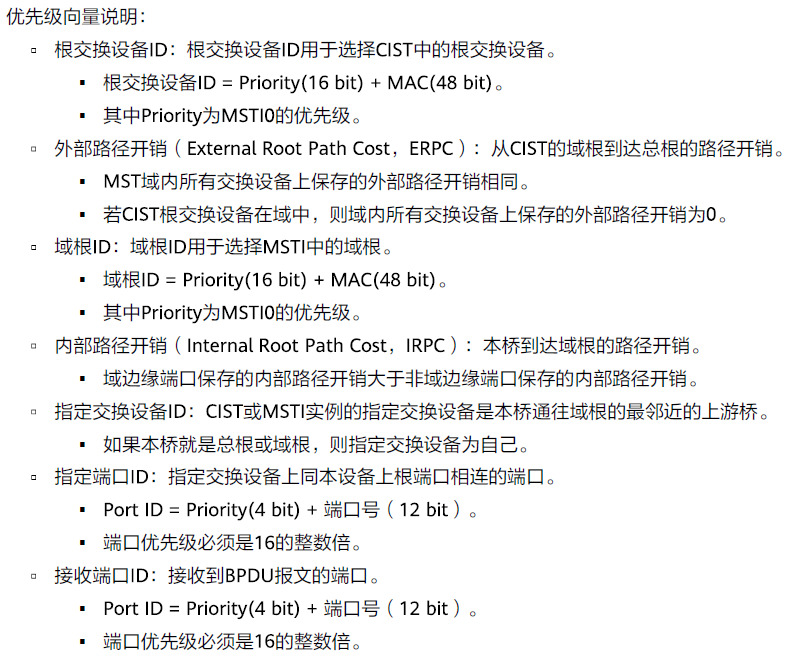

CIST计算：

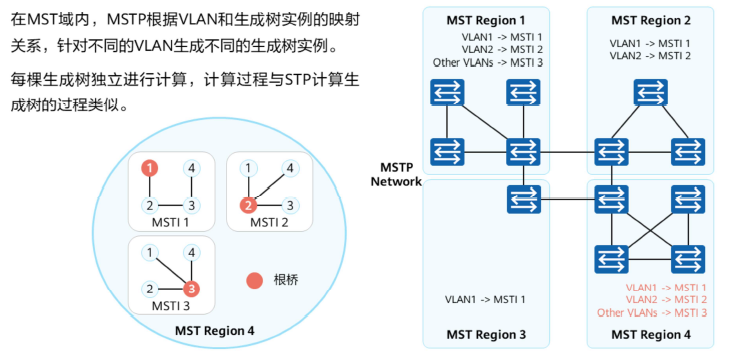

MSTI计算：

MSTP网络数据转发：

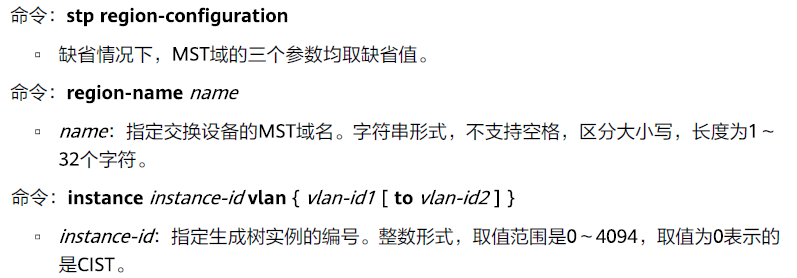

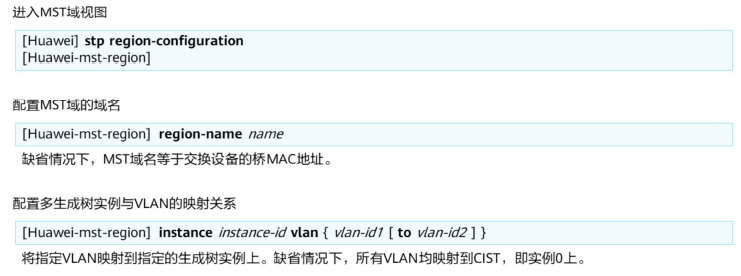

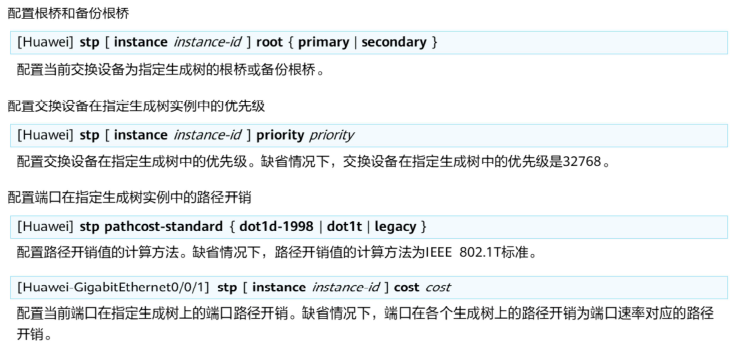

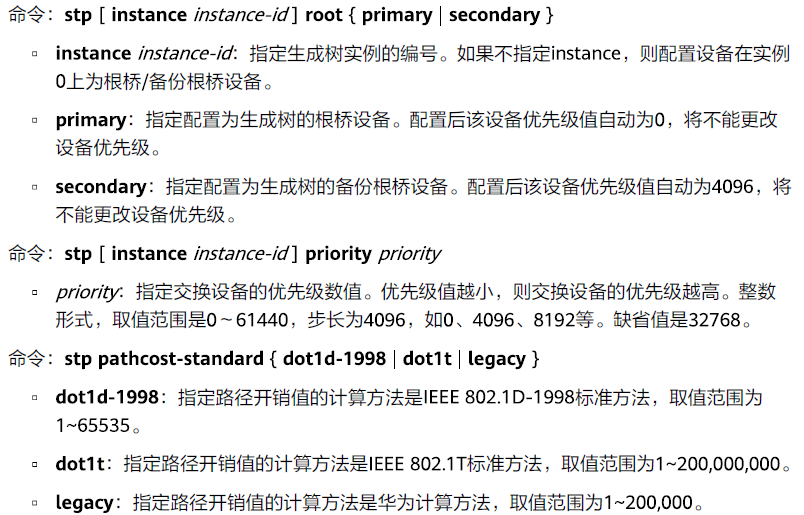

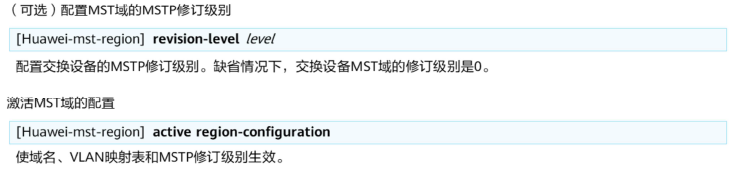

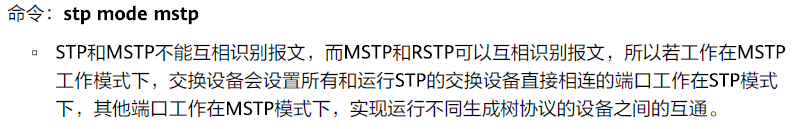

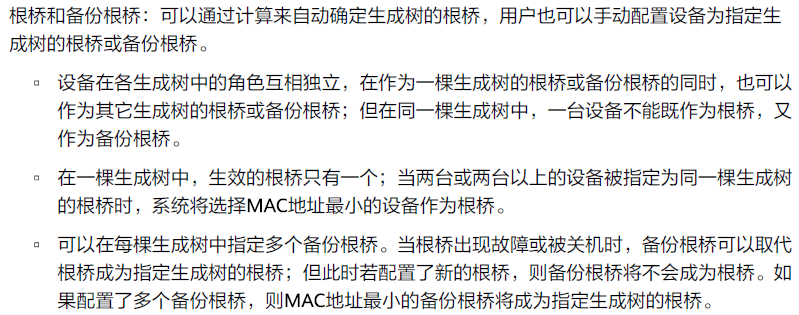

MSTP基本配置：
