SNMP原理与实践

NMS：采用SNMP协议对网络设备进行管理的系统

Agent：被管理设备中的一个代理进程，与NMS交互

MIB：被管理设备所维护的变量，构成的数据库

Managent object：被管理对象，如设备中的某个硬件，也可以是在软件是配置的参数集合

Device：被管理设备

MIB：指明了呗管理设备所维护的变量，在数据库定义了呗管理设备的一系列属性

·对象标识符

·对象状态

·对象访问权限

·对象数据类型

MIB给出了一个数据结构，包含网络中所有可能被管理对象的集合

MIB的定义与具体网络关了协议无关，

私有MIB：公有MIB的必要不充，公司自行开发私有协议或者特有功能时，可以利用私有MIB完善SNMP接口的管理功能，通杀对第三方网管软件管理存在私有功能提供支持

公有MIB：由RFC定义，用来对各种公有协议进行结构化谁家和接口标准化处理

MIB节点最大的访问权限表明网管能够通过该MIB节点对设备进行的操作

not-accessible：无法任何操作

read-only：只读

read-write：读写

read-create：增删改查

设备在生成告警时，不仅会上报类型，同时绑定变量，发送接口linkdown告警时，同时绑定接口索引，接口当前配置状态等变量

ifindex：接口索引

ifAdminStatus：管理状态 1为undo shutdown 2为shutdown

ifOperStatuts：接口当前的操作状态，即接口的链路层协议状态 1up 2down

ifDesc：接口描述

NMS通过SNMPv3向被管理设备下发查询和操作设置命令，并接收操作响应信息，同时监听被管理设备发送的告警信息

SNMP在执行Get、Set等基本操作面临安全威胁，v3相较v1，v2版本安全提升

v1/v2使用团体名进行安全认证，大多数网络产品出厂设定只读团体名为public，读写private，网管人员未修改过默认值，且明文传输容易泄露

V3定义了用户组和用户安全模块

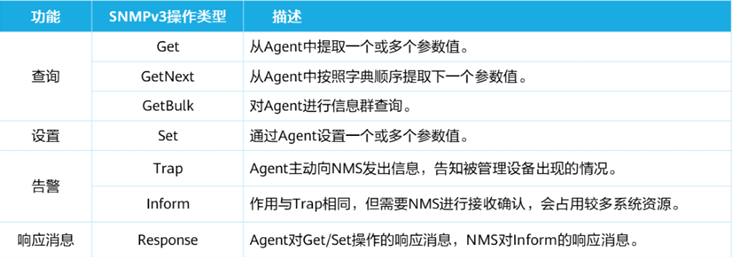

SNMP交互：

Get：从被管理设备的Agent提取参数

被管理设备Device监听UDP端口161，get，getnext，getbulk，set报文目的端口为161

网络管理系统监听端口162，trap，informb报文目的端口162

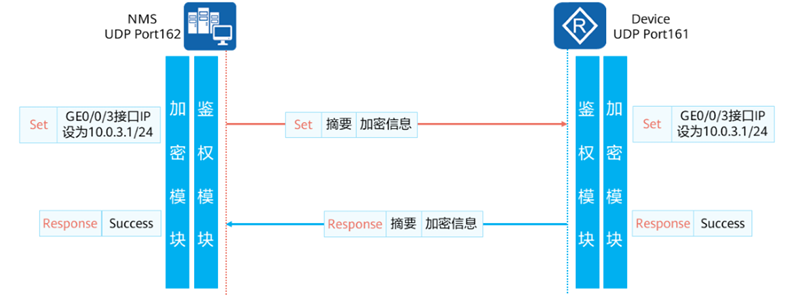

加密模块和鉴权模块分别对应SNMPv3中用户安全模块USM的数据加密和身份验证功能，对发出和收到的snmp报文进行加密和认证处理

GetNext：从Agent按照字典顺序提取下个参数

GetBulk：对Agent进行信息群查询

Set：通过Agent设置一个或多个参数

Trap：Agent主动向NMS发出信息，告知被管理设备出现情况

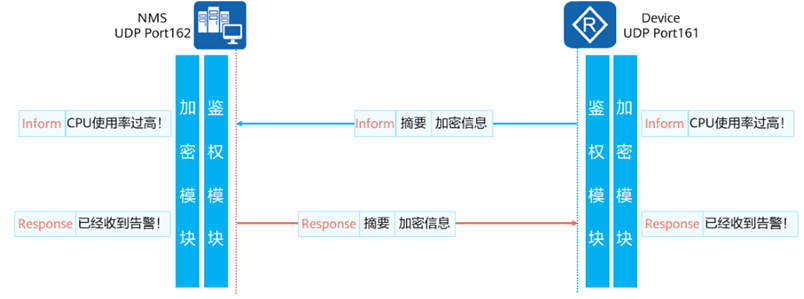

inform：与trap相同，Agent主动向NMS发出信息，但inform操作需要NMS进行接收确认

SNMP配置：

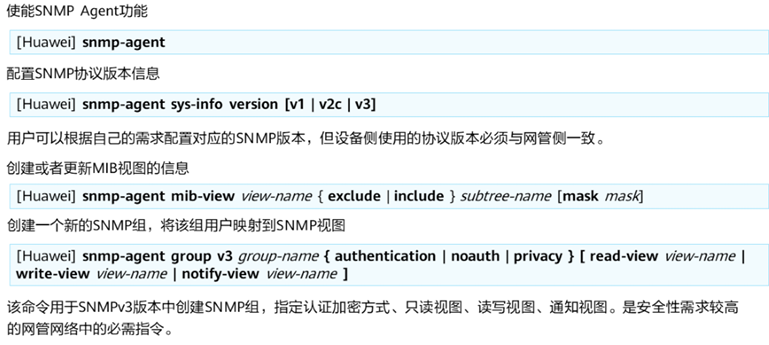

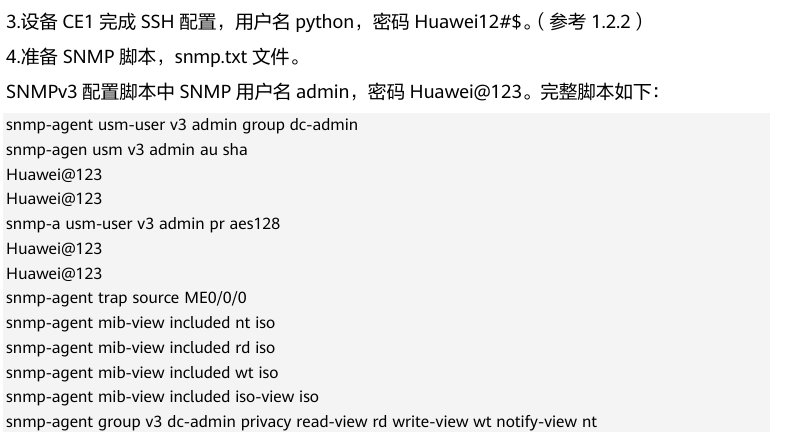

被管理侧配置举例：

PySNMP：第三方模块，实现SNMPv1/v2/v3所有功能，提供了简单易用的高层封装接口

架构

SnmpEngine：核心对象，实现所有SNMP操作

使用方法：engine = SnmpEngine()

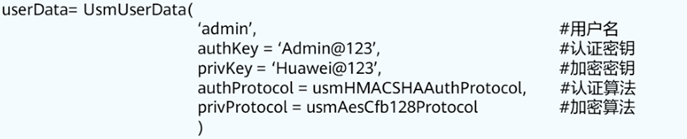

UsmUserData：v3版本安全模块的视线，利用该类创建v3用户和对应认证与加密算法

使用方法：

UdpTransportTarget：包含被干了设备IP地址和端口号的类

使用方法：

target = UdpTransportTarget(("192.168.56.101",161))

ContextData：表示SNMP上下文

使用方法：

context = ContextData()

Objectidentity：表示MIB节点OID的类

使用方法：

oid1 = ObjectIdentity(‘SNMPv2-MIB’,’sysName’,0)#sysName节点对象实例

oid2 = ObjectIdentity(‘1.3.6.1.2.1.1.5.0’) #使用节点OID字符进行初始化

ObjectType：表示MIB节点，使用objectidentity对象进行初始化

obj1 = ObjectType(ObjectIdentity(‘SNMPv2-MIB’,sysName’0))#实例化sysName的ObjectType的对象

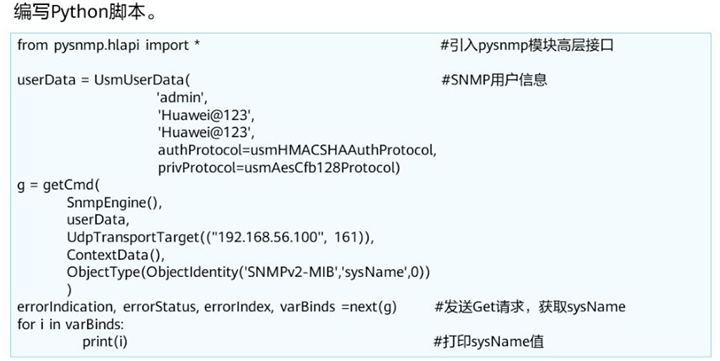

getCmd：实现SNMP Get操作类型的方法，返回值是一个生成器

使用方法：

g = getCmd(snmpEngine,authData,transportTarget,contextData,*varBinds)
