VRF基本概念及应用

VRF(VirtualRouting and Rorwarding）虚拟路由转发技术通过在一台三层转发设备创建多张路由表实现数据或业务隔离，常用于MPLS VPN、防火墙等需要隔离场景

VRF基本概念：

VRF又叫VPN实例，一种虚拟化技术，在物理设备上创建多个VPN实例，每个VPN实例有独立的接口、路由表和路由协议进程等

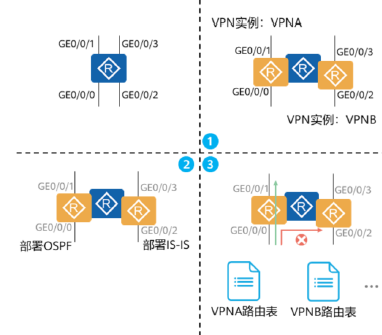

实现过程：

VRF对物理设备进行逻辑划分，每个逻辑单元被称为一个VRFinstance instance之间在路由层面隔离

1、创建实例，并将三层接口（路由器物理接口或子接口，也可以是VLANIF接口）绑定到实例

2、（可选）配置于实例绑定的路由协议或静态路由

3、基于于实例绑定的接口和路由协议等建立实例路由表并给予实例路由表转发数据，实现实例间隔离

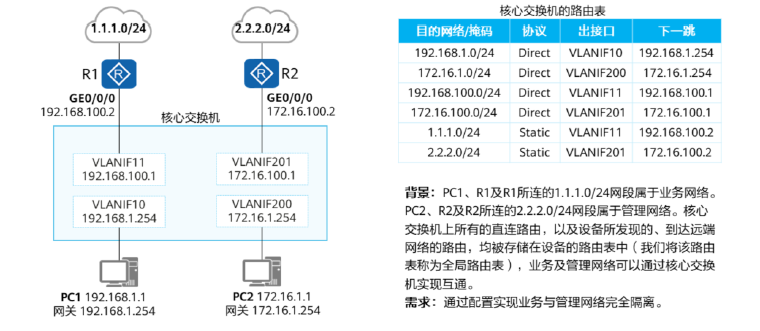

部署VRF前：

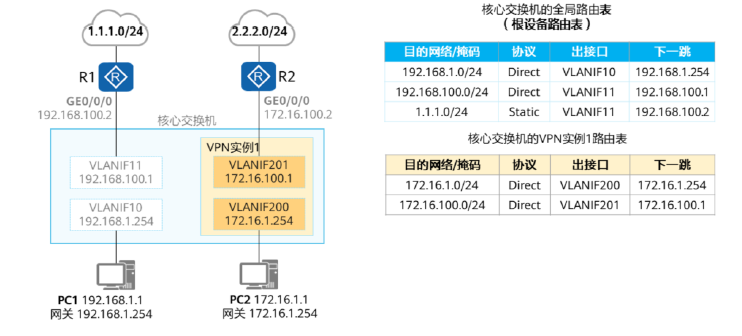

创建VPN实例：

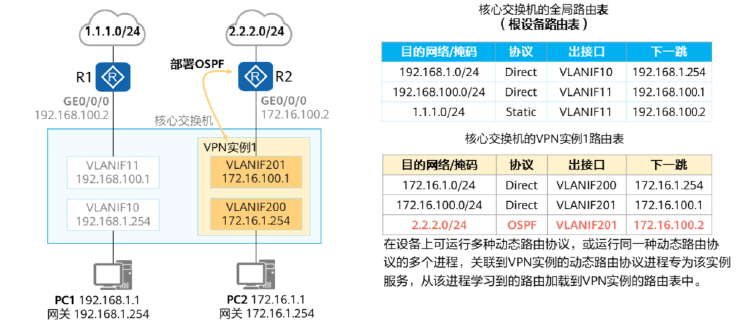

部署动态路由协议：

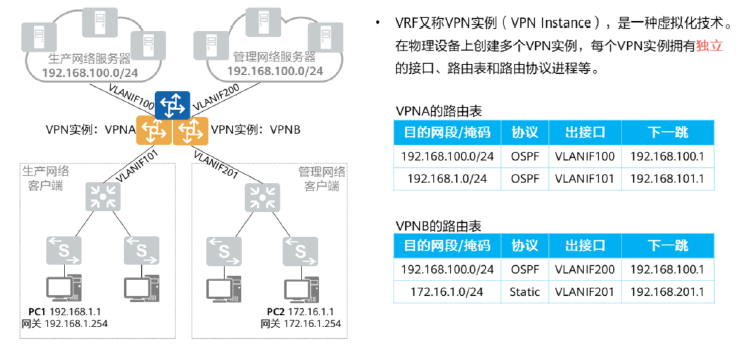

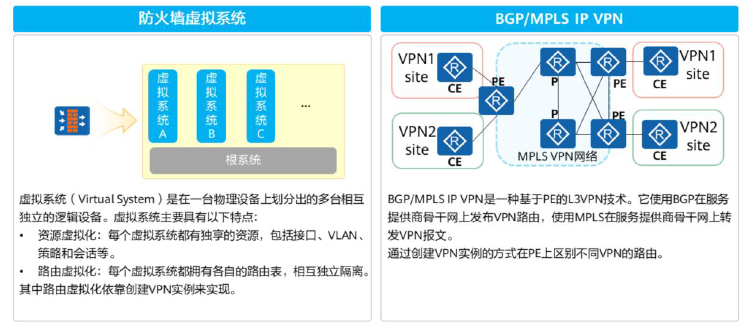

常见应用场景：

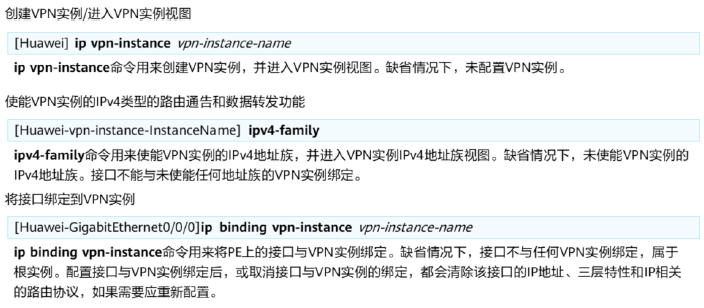

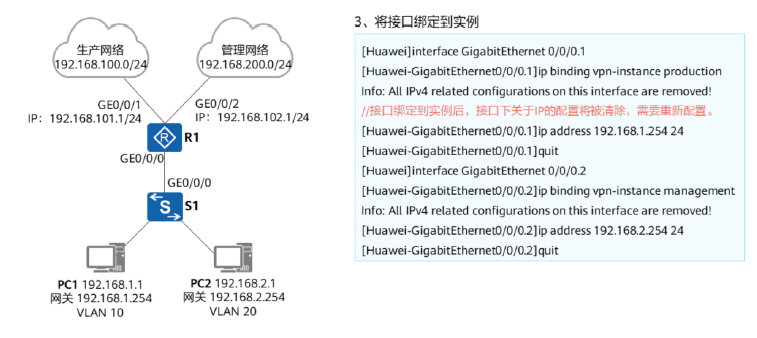

VRF配置命令：

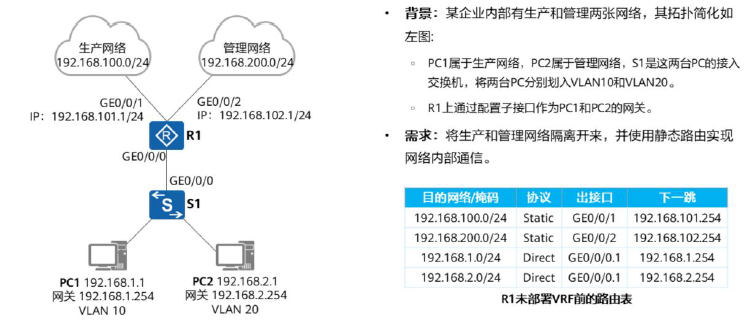

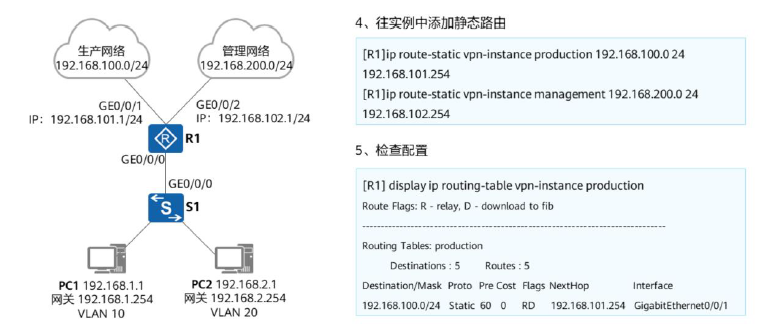

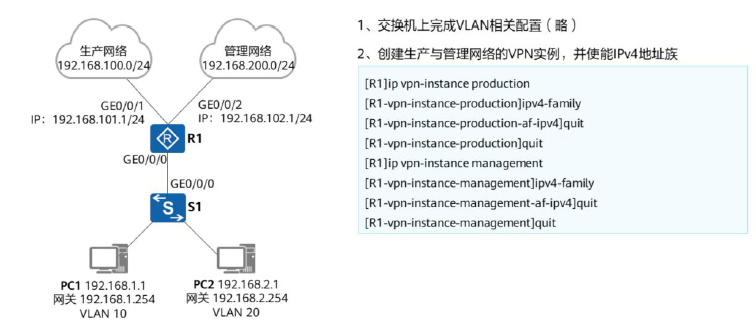

背景介绍与需求分析实例：

VRF技术实现了同一物理设备上不同网络之间的逻辑隔离，当在物理设备上部署多个VRF实例时，每个VRF实例相当于一个虚拟的网络设备。VRF实例之间的接口和路由天然隔离，当同一个物理设备连接到多个相同的网段时，也不用担心IP地址冲突问题。
