硬件设备及报文转发流程

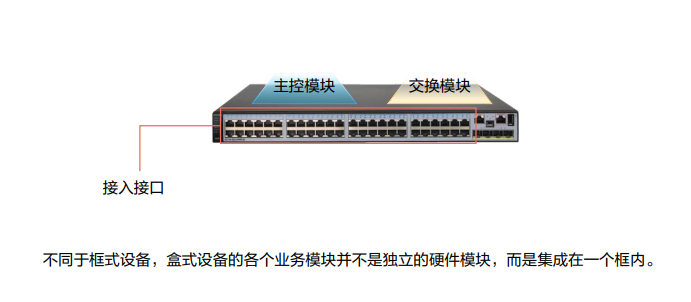

模块连接逻辑图

网络设备从逻辑上可以分为以下三个平面：数据平面、控制管理平面和监控平面

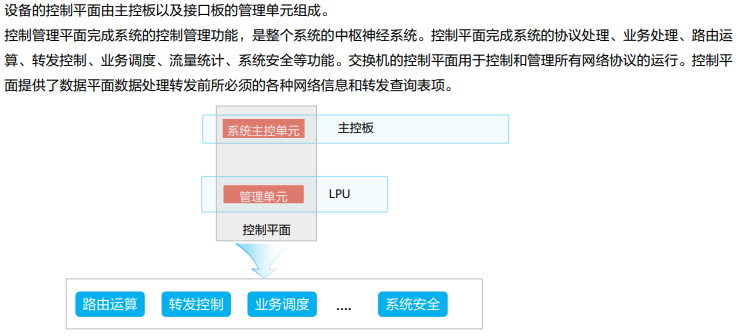

控制平面

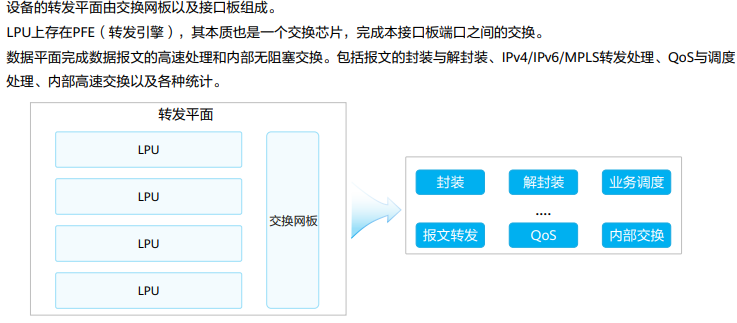

转发平面

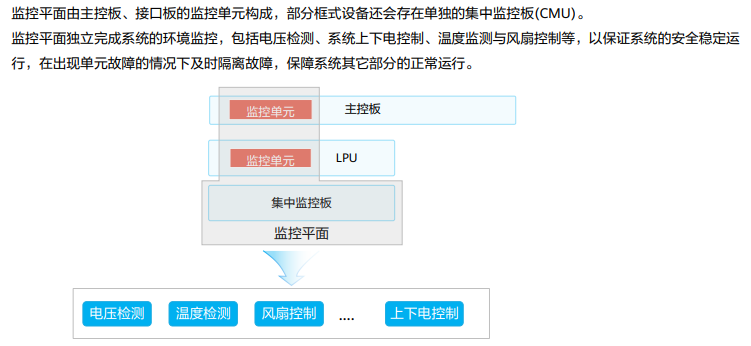

监控平面

网络设备对报文的处理流程

设备处理报文分为业务报文和协议报文

对于业务报文设备只会进行抓啦发，从一个接口进入之后一句转发表项从另外一个接口发送出去。

协议报文（ARP、OSPF、BGP等协议）设备在收到之后会交由控制层面进行处理，如ARP报文交由控制层面处理、判断后决定是否回应，是否学习ARP报文中的源MAC、源IP。

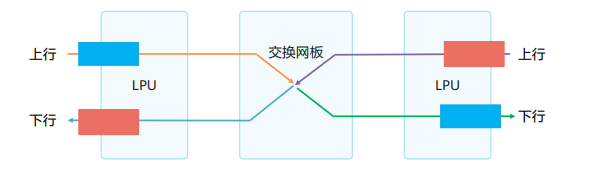

以交换网板为中心，可将报文在设备的行程一分为二，前半程称 上行，后半程称 下行

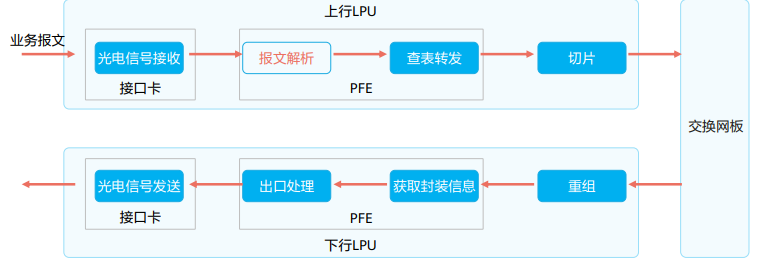

业务报文转发处理流程

PFE(Packet Forwarding Engine）包转发引擎

业务报文：服务、应用在交互过程中涉及的报文

切片：把报文送往交换网板之前，进行切片处理，也就是把报文按照一定粒度进行切片，切成固定长度。

重组：将交换网板发送过来的已经切片的报文进行重组。

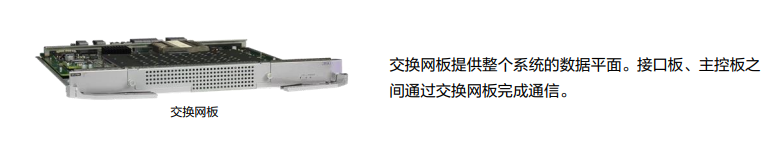

业务报文从接口进入上行接口板处理之后，通过框式交换机内部总线交由交换网板，交换网板交由下行接口板处理之后从接口发出去。

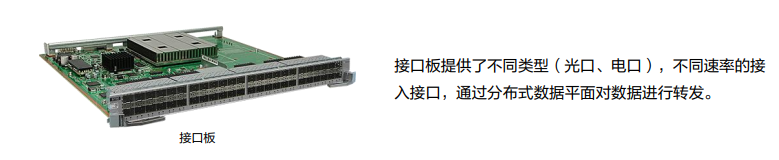

当报文从接口板进入时，设备需要依据转发表项确定报文的出接口。

报文到达交换网板时依据明确了出接口、下行接口板、因此表项查询需要在上行接口板的处理过程中完成。

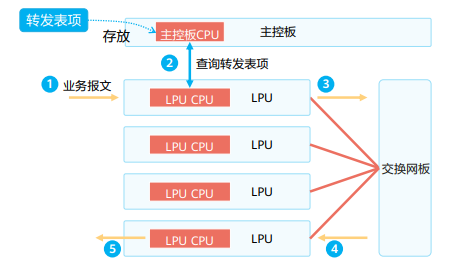

转发表项存在主控板上，报文进入接口板之后，接口板从主控板出查询表项

每次转发都需要与主控板进行通信，转发效率低，报文时延增加，对高速率接口板而言转发速率严重下跌。

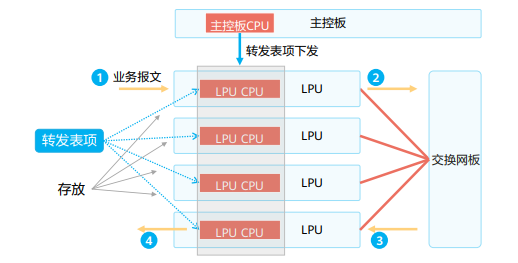

转发表项存放在接口板上，报文进入接口板之后直接在接口板完成报文查询，报文转发效率高。

所有接口板上都要存储转发表项，控制平面资源占用率高。

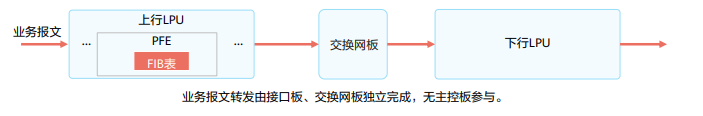

高端设备业务报文不经过主控板CPU处理，由接口板提供转发信息查询。

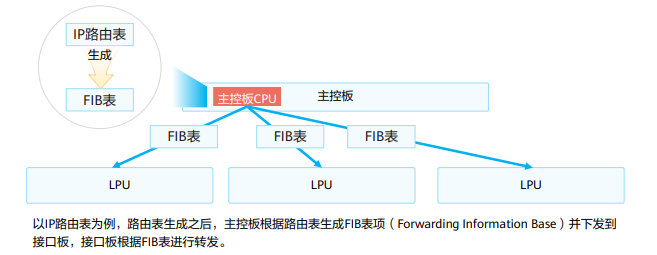

接口板上存在的转发信息并非存在于主控板上的转发表项，主控板生成转发表项之后，生成对应的转发信息下发在接口板

接口板执行转发的部件为包转发引擎PFE，通常为NP或者ASIC芯片，报文直接由接口板独立完成转发，无需主控板参与。

高端框式设备把转发层面和控制层面分配在不同的组建，控制层面组件（主控板）负责运行转发相关协议、维护转发表项、转发平面组件（接口板）一句控制层面下发的转发信息能够独立完成转发工作，互不已更新，控制层面组件高负载时并不会影响转发平面的正常工作，这种工作机制被称为转控分离。

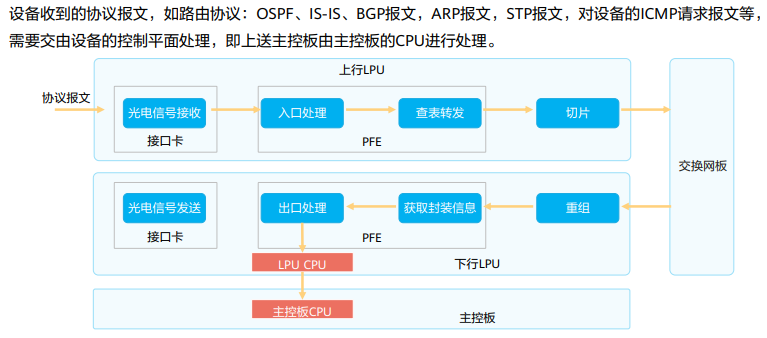

主控板CPU收到协议报文之后进行相应的处理之后如果需要回应报文，则主控板会构造协议报文进行回应，如收到发往自身的ARP Request、ICMP Echo Request报文，主控板处理之后构造ARP Reply、ICMP Echo Reply进行回应

主控板CPU处理能力有限，如果过多协议报文上送CPU处理，会造成繁忙，无法及时响应，所以设备默认限制了各种类型的协议报文上送主控板的CPU速率。

在转发引擎PFE上做报文解析时，如果从二层帧头的协议字段就可以直接判断出是需要上送本机CPU处理的协议报文，或者目的地址为特点的保留组播IP地址的协议报文，上行不需要查表抓啦发

报文通过上行表转发后，获得报文的目的接口板和出接口信息，以便交换网板能根据目的的单板信息把数据交换到对应的下行单板，而下行淡斑根据出接口信息发送报文。那么通过报文解析就能识别出来的协议报文，上行不查表转发，其目的接口板和出接口信息填成与入接口板相同的板号，出接口为CPU。

对于能够根据二层帧头或者目的IP地址可识别出的协议报文，上行LPU将会上送CPU
