2.4 交换机基础

在一台思科交换机开机之后，它会经过下面一个五步的启动顺序：

步骤 1: 首先，交换机会加载一个存储在ROM中的上电自检 (POST) 程序。POST 会校验CPU子系统。它会测试 CPU、DRAM 以及构成 Flash 文件系统的闪存设备部分。

步骤 2: 接下来，交换机加载启动加载程序软件。启动加载程序是存储在 ROM 中并在 POST 成功完成后立即运行的小程序。

步骤 3: 启动加载程序执行低级 CPU 初始化。启动加载程序初始化 CPU 寄存器，寄存器控制物理内存的映射位置、内存量以及内存速度。

步骤 4: 启动加载程序初始化系统主板上的 Flash 文件系统。

步骤 5: 最后，启动加载程序找到并将默认的 IOS 操作系统软件映像加载到内存，并将对交换机的控制权转交给 IOS。

交换机LED指示灯：

SYST：

系统LED

显示系统是否通电以及工作是否正常。如果 LED 不亮，表示系统未接电。如果 LED 灯为绿色，则说明系统运行正常。如果 LED 灯为琥珀色，则表示系统已经通电但没有正常运行

RPS:

冗余电源系统LED

显示 RPS 的状态。如果 LED 不亮，则 RPS 未启动或未正确连接。如果 LED 为绿色，则 RPS 已连接并准备好提供备用电源。如果 LED 为绿色闪烁，则 RPS 已连接但不可用，因为它正在为另一台设备供电。如果 LED 呈琥珀色，则 RPS 处于备用模式或故障状态。如果 LED 为闪烁琥珀色，则表示交换机的内部电源发生故障，RPS 正在为交换机供电。

STAT:

端口状态LED

LED 为绿色时，表示选择了端口状态模式。该模式为默认模式。选择后，端口 LED 的不同颜色会表示不同的含义。如果 LED 关闭，表示没有连接链路，这个端口处于管理关闭的状态。如果 LED 显示为绿色，则表示这个端口连接了一条链路。如果指示灯为闪烁绿色，表示这个端口存在活动，它正在发送或接收数据。如果 LED 绿色琥珀色交替出现，则表示这个端口存在链路故障。如果 LED 呈琥珀色，则端口受到阻塞，以确保在转发域中不存在环路而且没有转发数据（通常，端口在被激活后的前 30 秒内将保持此状态）。如果 LED 闪烁琥珀色，表示这个端口受到了阻塞，以防止转发域中出现环路。

DUPLX:

端口双工模式LED

Duplx LED 为绿色时，表示选择了端口双工模式。选择后，若端口 LED 关闭，则端口处于半双工模式。如果端口 LED 为绿色，则端口处于全双工模式。

SPEED:

端口速率LED

表示选择了端口速率模式。选择后，端口 LED 的不同颜色会表示不同的含义。如果 LED 不亮，则端口运行速度为 10 Mb/s。如果 LED 为绿色，则端口运行速度为 100 Mb/s。如果 LED 闪烁绿色，则端口运行速度为 1000 Mb/s。

PoE：

以太网端口供电LED

如果支持 PoE，那么就会存在 PoE 模式 LED。如果 LED 不亮，表示没有选择 PoE 模式，而且没有任何端口处于断电或者故障状态。如果 LED 闪烁琥珀色，表示没有选择 PoE 模式，但至少有一个端口处于断电或者PoE故障状态。如果 LED 为绿色，表示选择了 PoE 模式，而且端口 LED 的不同颜色会表示不同的含义。如果端口 LED 关闭，则表示 PoE 关闭。如果端口 LED 为绿色，则表示 PoE 处于打开状态。如果端口 LED 绿色琥珀色交替出现，表示 PoE 被拒绝，因为向受电设备供电超出了这台交换机的功率。如果 LED 闪烁琥珀色，表示 PoE 因故障关闭。如果 LED 为琥珀色，表示这个端口的 PoE 已经被禁用。

从系统崩溃中恢复：

步骤 1。通过控制台线缆将 PC 连接到交换机控制台端口。配置终端仿真软件，以连接到交换机。

步骤 2。拔下交换机电源线。

步骤 3。重新连接交换机的电源线，并在 15 秒内，当系统 LED （SYST LED）仍在闪烁绿色时按住 Mode 按键。

步骤 4。继续按住 Mode按键，直到系统 LED 短暂出现琥珀色，然后停留在绿色，这时松开Mode 按键。

步骤 5. The boot loader switch: 提示符会显示在 PC 上的终端仿真软件中。

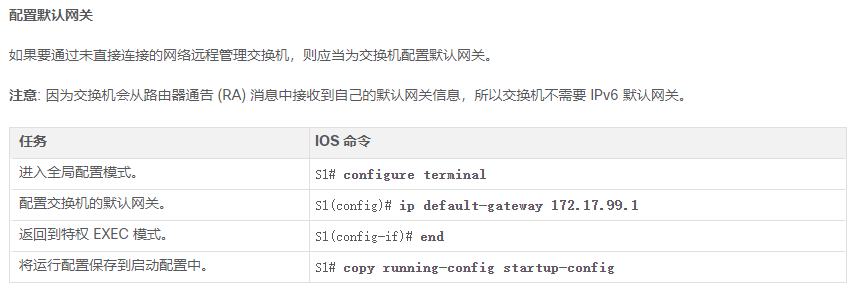

SVI配置示例
