4.1 端口划分
Packet tracer网络拓扑结构——Vlan（端口划分）
| 序号 | 设备名 | 对端借口 | VLAN | IP地址 | 子网掩码 |
|---|---|---|---|---|---|
| 1 | PC0 | F0/1 | 10 | 192.168.1.1 | 255.255.255.0 |
| 2 | PC1 | F0/2 | 10 | 192.168.1.2 | 255.255.255.0 |
| 3 | PC2 | F0/3 | 20 | 192.168.1.3 | 255.255.255.0 |
| 4 | PC3 | F0/4 | 20 | 192.168.1.4 | 255.255.255.0 |
项目需求：
1、修改交换机名称到S1
2、为PC1-PC4分配IP地址
3、在交换机上按照表格中所示VLAN配置VLAN相关信息。
4、验证VLAN效果。
项目实施：
1、构建网络拓扑结构，并修改对应图标名称，效果如下

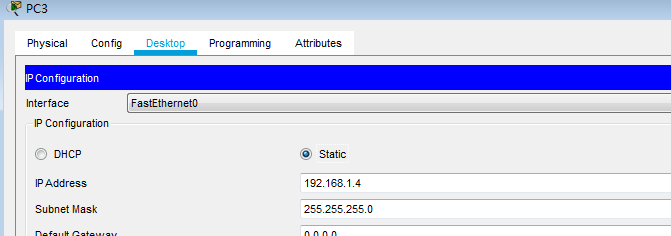

2、给PC端配置IP

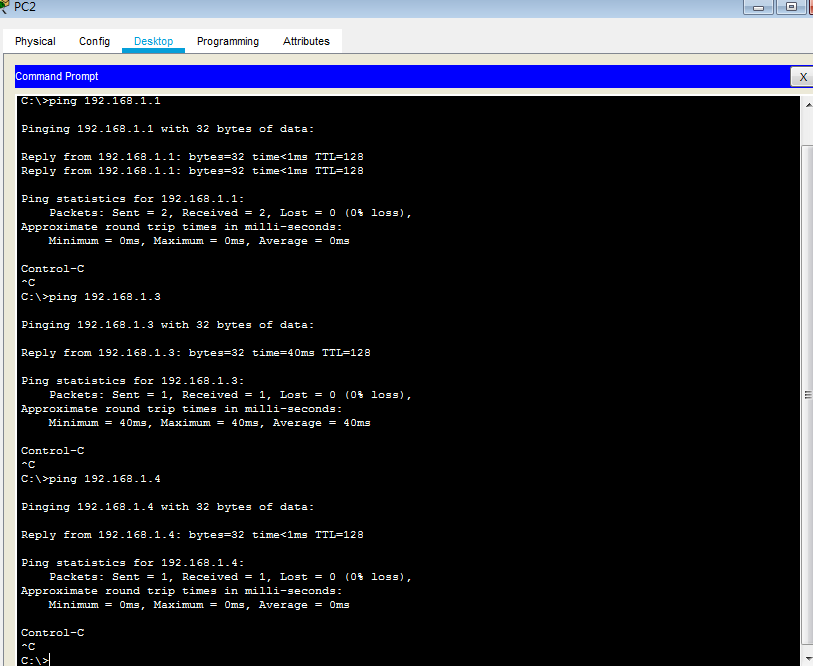

3、测试PC终端的连通性
4、配置交换机VLAN
配置命令：
vlan 10
exi
vlan 20
exi
interface f0/1
switchport mode access
switchport access vlan 10
exi
interface f0/2
switchport mode access
switchport access vlan 10
exi
interface f0/3
switchport mode access
switchport access vlan 20
exi
interface f0/4
switchport mode access
switchport access vlan 20
exi

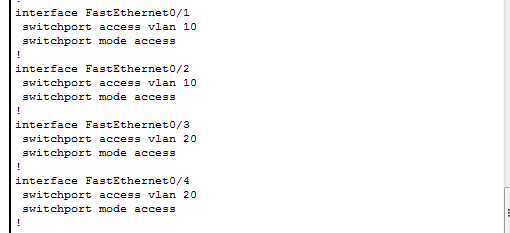

效果截图：

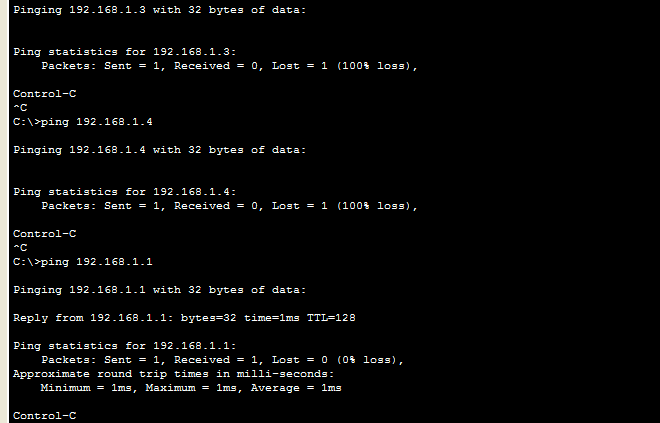

5、VLAN划分测试截图：
相同VLAN的主机之间可以通信，不同的VLAN主机之间无法通信，实现分隔广播域的效果（仅限本案例）
