4.3 三层设备VLAN间通信

项目拓扑：

项目IP地址规划：

项目需求：

1、修改二层交换机名称到S1/S2、修改三层交换机名称为S3

2、为PC1-8分配IP地址

3、S1、S2上分配F0/1-5位VLAN10，F0/6-10为VLAN20，F0/11-15为VLAN30，F0/16-20为VLAN40，上联三层交换机

4、在S3上配置SVI接口，地址为表中默认网关。使其生成直连路由，实现VLAN间的互相访问。

5、验证PC1到所有其他PC的连通性。

项目实施：

1、构建网络拓扑结构

2、配置PC的IP、默认网关、子网掩码。

3、检查连线接口与IP地址规划表内是否一致。

4、修改交换机名称、配置二层交换机与终端的接口

配置命令：

S1：

en

conf t

hostname S1

vlan 10

exi

vlan 20

exi

vlan 30

exi

vlan 40

exi

int range f0/1-5

sw mo ac

sw ac vlan 10

exi

int range f0/6-10

sw mo ac

sw ac vlan 20

exi

int range f0/11-15

sw mo ac

sw ac vlan 30

exi

int range f0/16-20

sw mo ac

sw ac vlan 40

exi

S2：

en

conf t

hostname S2

vlan 10

exi

vlan 20

exi

vlan 30

exi

vlan 40

exi

int range f0/1-5

sw mo ac

sw ac vlan 10

exi

int range f0/6-10

sw mo ac

sw ac vlan 20

exi

int range f0/11-15

sw mo ac

sw ac vlan 30

exi

int range f0/16-20

sw mo ac

sw ac vlan 40

exi

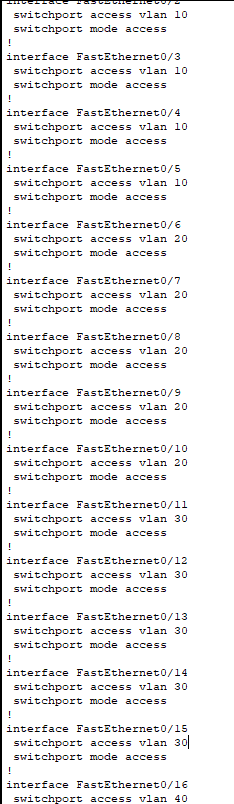

配置效果（仅展示其中之一）：

5、配置二层交换机与三层交换机的高速带宽端口、开启trunk模式。

配置命令：

S1：

int g0/1

sw mo tr

S2：

int g0/2

sw mo tr

配置效果（仅展示其中之一）：

6、修改三层交换机名称、配置三层交换机

配置命令：

en

conf t

hostname S3

vl 10

exi

vl 20

exi

vl 30

exi

vl 40

exi

ip routing

int ran g0/1-2

sw tr en do

sw mo tr

int vl 10

ip add 192.168.10.254 255.255.255.0

int vl 20

ip add 192.168.20.254 255.255.255.0

int vl 30

ip add 192.168.30.254 255.255.255.0

int vl 40

ip add 192.168.40.254 255.255.255.0

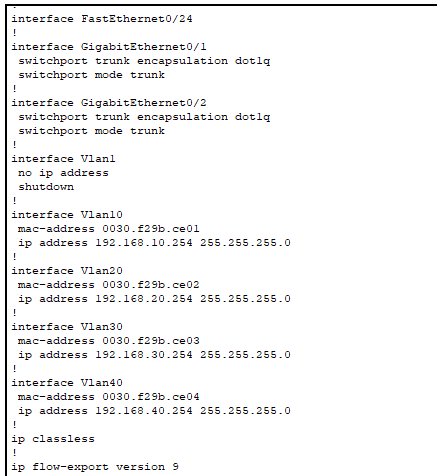

配置效果：

7、测试网络连通性

①同网段连通测试 ping 192.168.10.2 ：

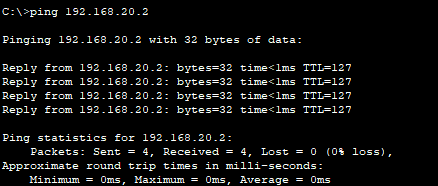

②异网段连通测试 ping 192.168.20.2 ：
