4.4 单臂路由

项目拓扑：

项目IP地址规划：

项目需求：

1、修改二层交换机名称到S1、S2、S3，修改路由器名称到R1

2、为PC1-8分配IP地址

3、S1、S2上分配F0/1-5位VLAN10，F0/6-10为VLAN20，F0/11-15为VLAN30，F0/16-20为VLAN40，上联三层交换机

4、在R1上配置单臂路由，子接口IP为表中默认网关。使其生成直连路由，实现VLAN间的互相访问。

5、验证PC1到所有其他PC的连通性。

项目实施：

1、构建网络拓扑

2、配置PC的IP、默认网关、子网掩码。

3、检查连线接口与IP地址规划表内是否一致。

4、修改交换机名称、配置二层交换机与终端的接口

配置命令：

S1：

en

conf t

hostname S1

vlan 10

exi

vlan 20

exi

vlan 30

exi

vlan 40

exi

int range f0/1-5

sw mo ac

sw ac vlan 10

exi

int range f0/6-10

sw mo ac

sw ac vlan 20

exi

int range f0/11-15

sw mo ac

sw ac vlan 30

exi

int range f0/16-20

sw mo ac

sw ac vlan 40

exi

S2：

en

conf t

hostname S2

vlan 10

exi

vlan 20

exi

vlan 30

exi

vlan 40

exi

int range f0/1-5

sw mo ac

sw ac vlan 10

exi

int range f0/6-10

sw mo ac

sw ac vlan 20

exi

int range f0/11-15

sw mo ac

sw ac vlan 30

exi

int range f0/16-20

sw mo ac

sw ac vlan 40

exi

配置效果（仅展示其中之一）：

3、配置交换机与交换机直连端口

配置命令：

S1:

int f0/24

sw mo tr

S2:

int f0/24

sw mo tr

S3:

int range f0/23-24

sw mo tr

配置截图（仅展示其中之一）：

4、配置S3与路由间的接口

S3：

vl 10

eix

vl 20

exi

vl 30

exi

vl 40

exi

int g0/1

sw mo tr

exi

Router：

en

conf t

hostname R1

int g0/1.10

encapsulation dot1Q 10

ip add 192.168.10.254 255.255.255.0

int g0/1.20

encapsulation dot1Q 20

ip add 192.168.20.254 255.255.255.0

int g0/1.30

encapsulation dot1Q 30

ip add 192.168.30.254 255.255.255.0

int g0/1.40

encapsulation dot1Q 40

ip add 192.168.40.254 255.255.255.0

int g0/1

no sh

exi

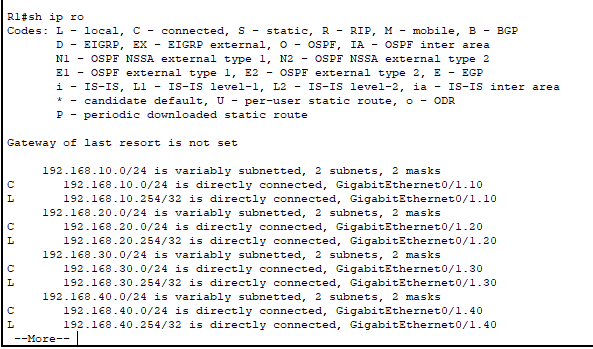

配置效果：

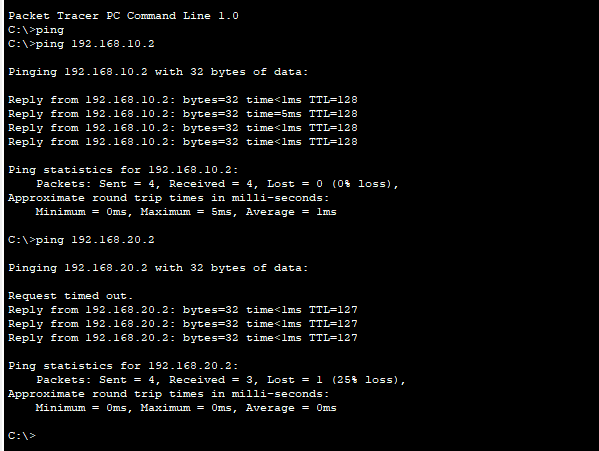

5、测试同/异网段连通性：
