OSPF原理与配置

OSPF是IETF定义的基于链路状态的内部网关路由协议 针对IPv4使用OSPFv2、针对IPv6使用OSPFv3

OSPF有以下优点

基于SPF算法，以累计链路开销为参考值

采用组播收发部分协议报文

支持区域划分

支持对等价路由进行负载分担

支持报文认证

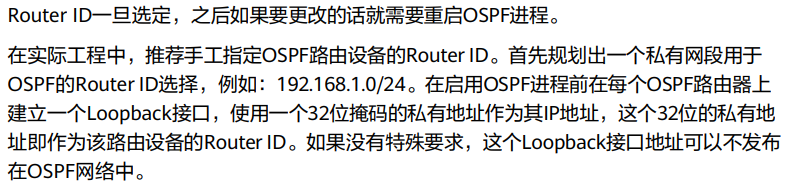

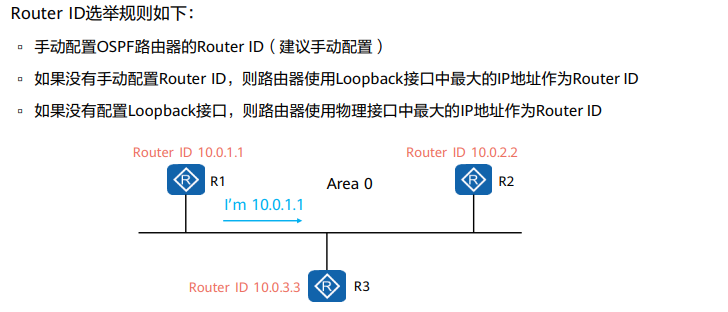

RouteID

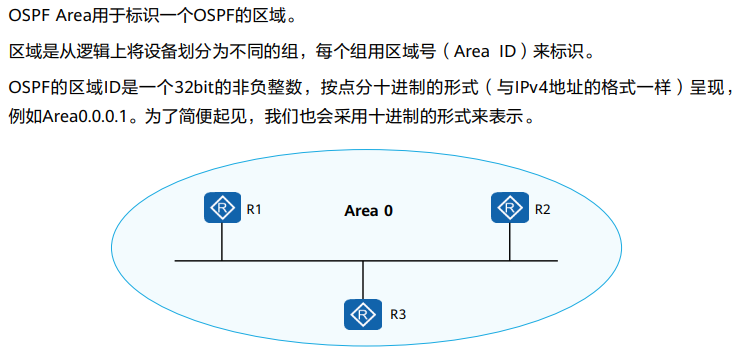

区域

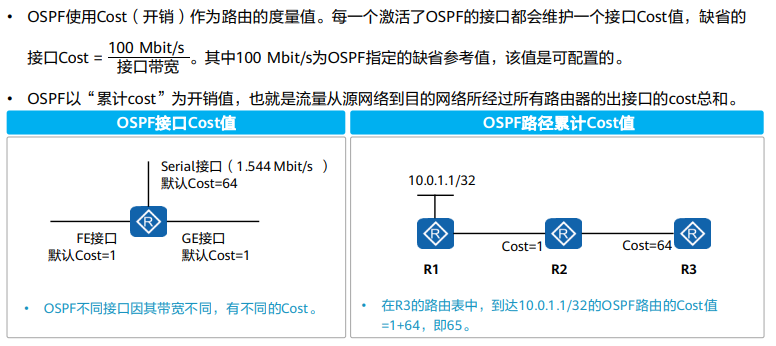

度量值-开销

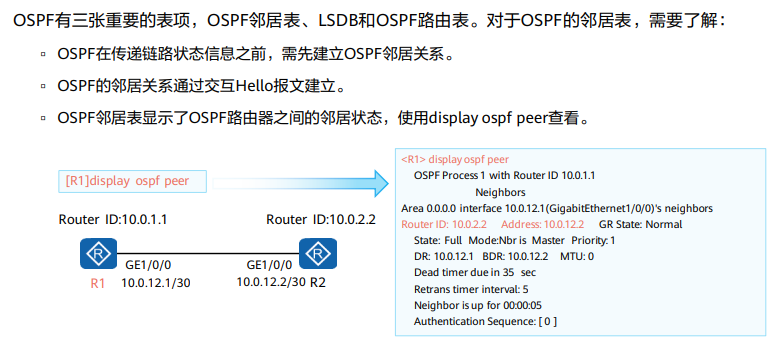

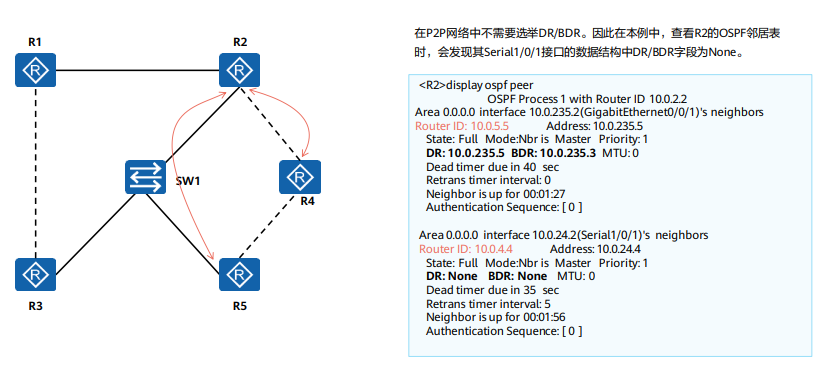

邻居表

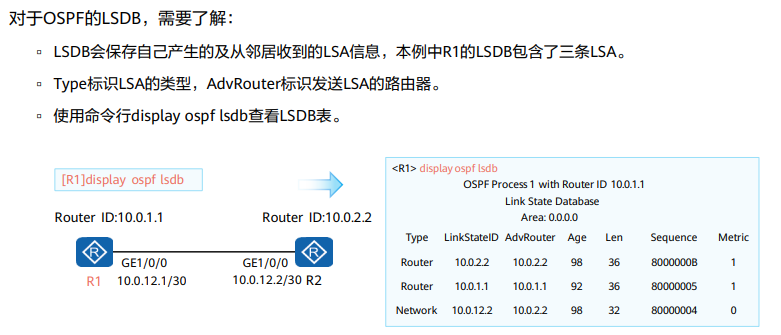

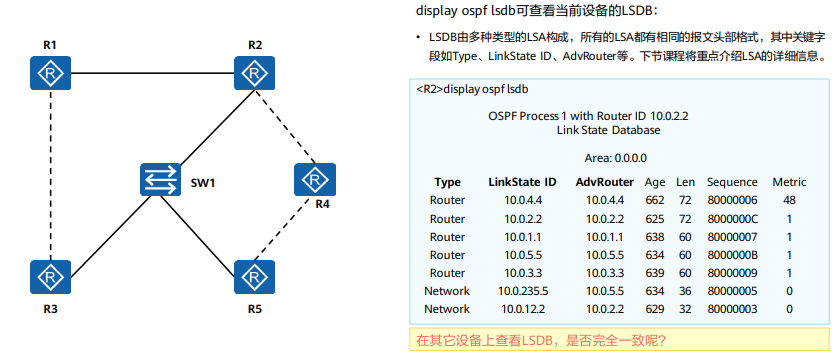

LSDB

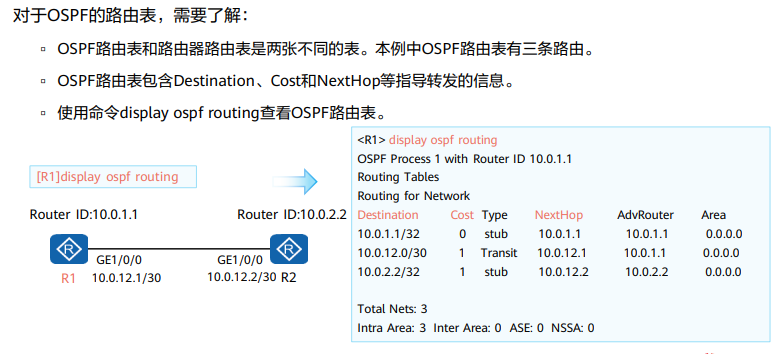

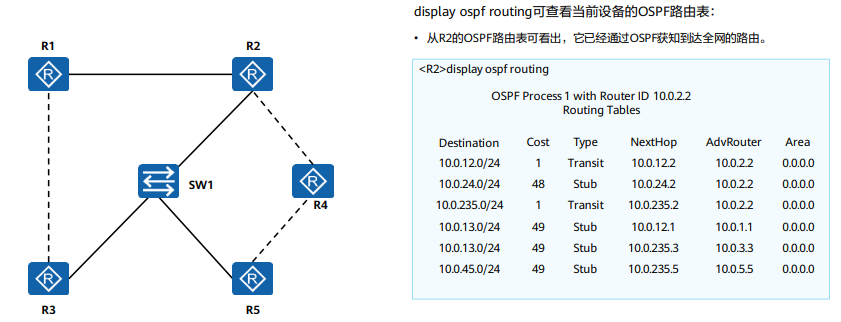

OSPF路由表

注：路由器路由表通常称为全局路由表，并非所有OSPF路由都可以放到路由器路由表

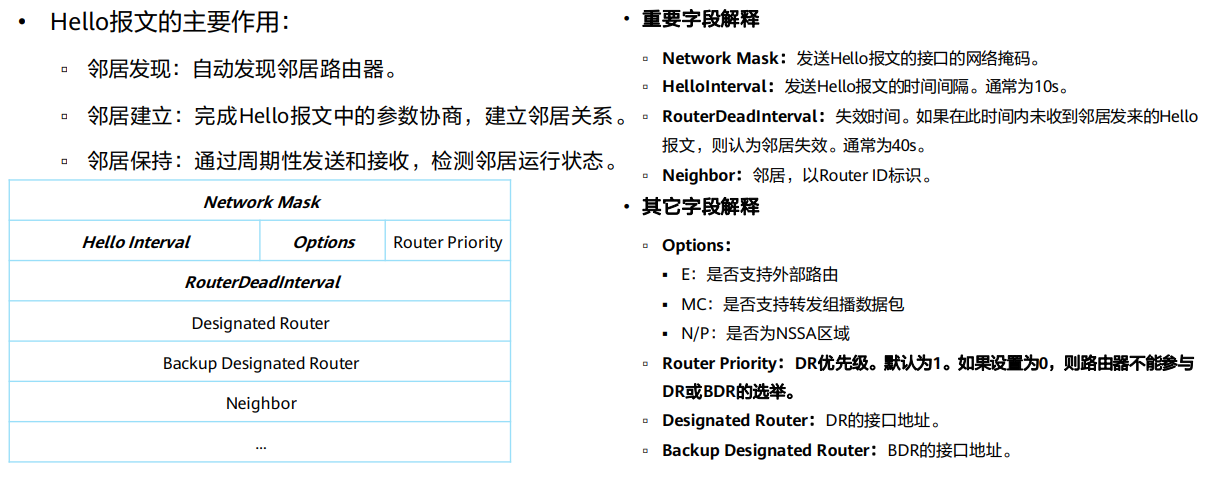

OSPF的报文格式和类型

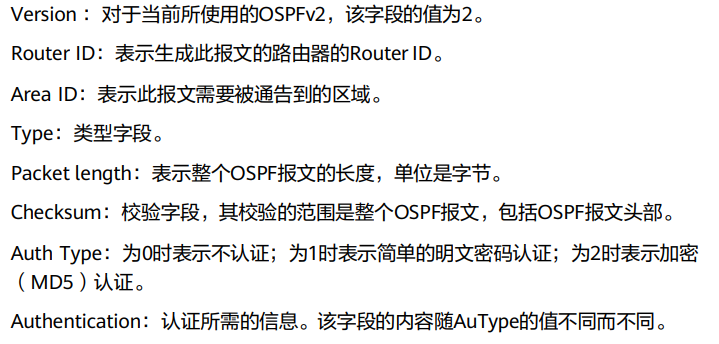

字段释义：

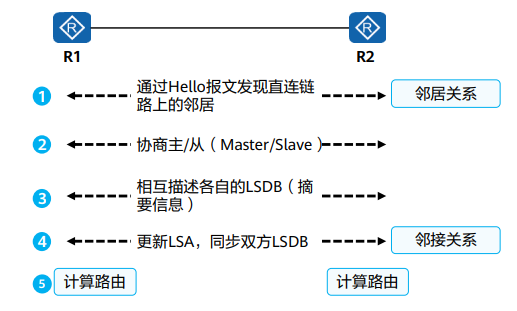

OSPF工作过程：

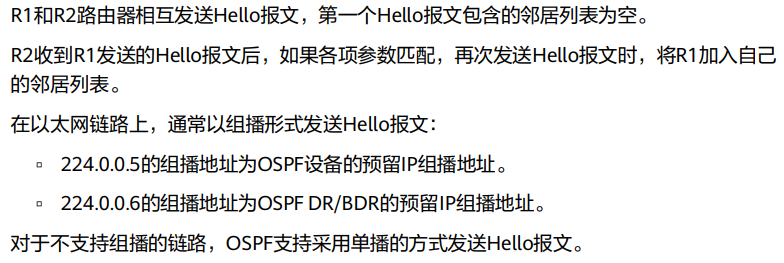

建立邻居关系：

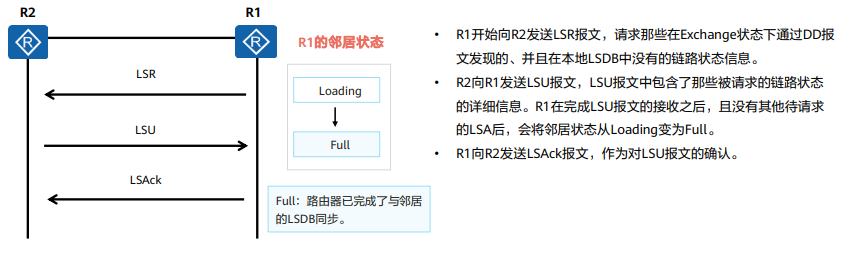

邻接关系建立

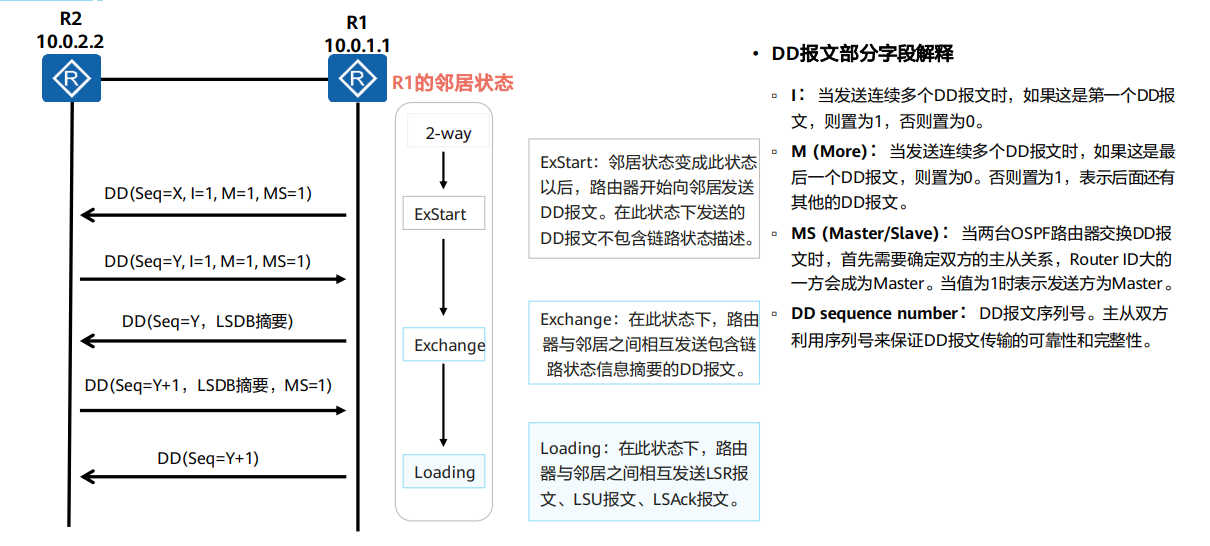

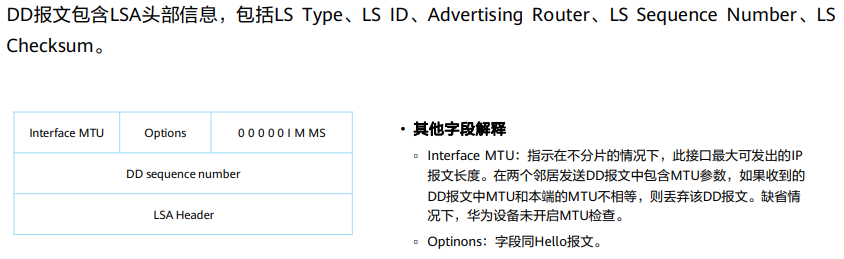

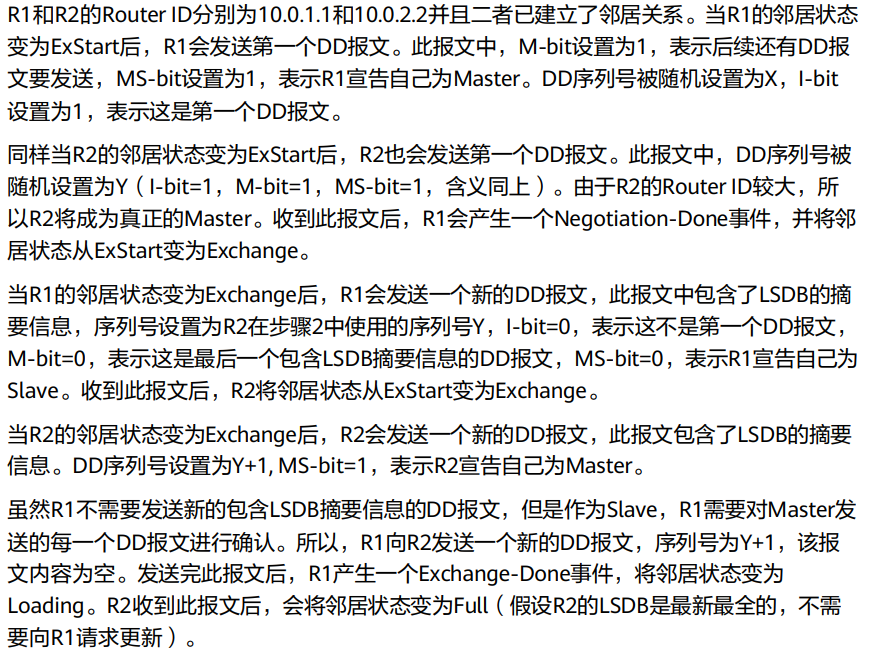

DD报文

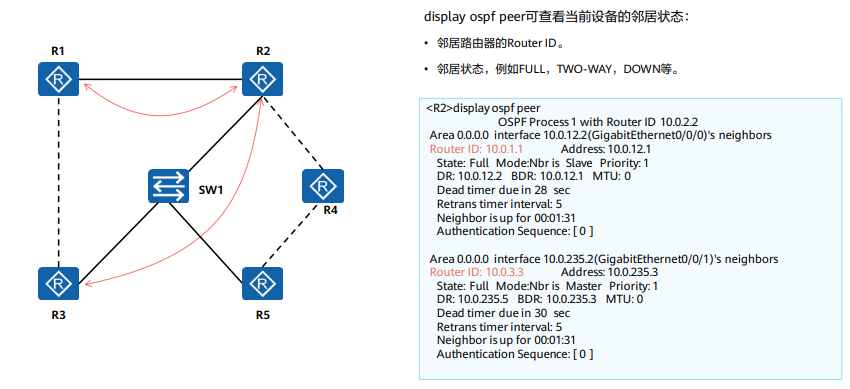

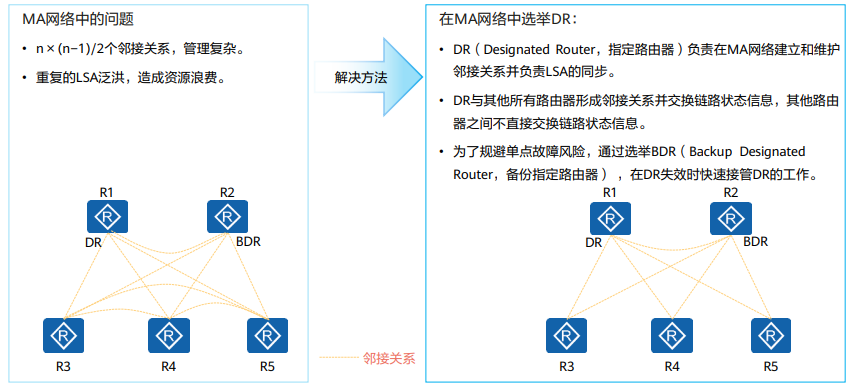

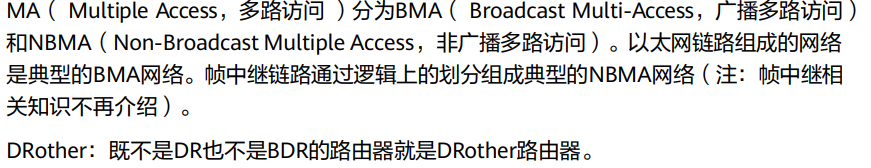

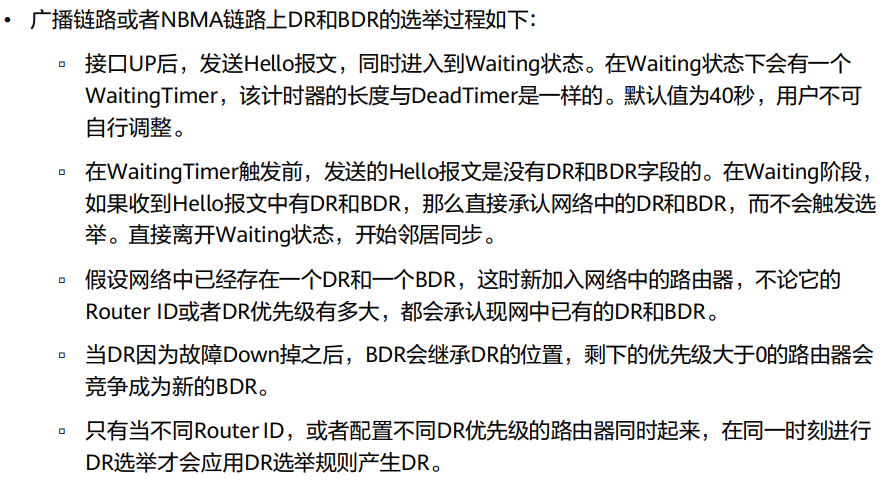

DR与BDR

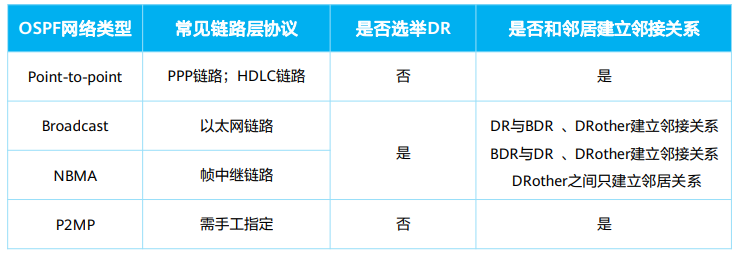

OSPF的网络类型是协议根据接口的数据链路层封装自动设置的。两台处于网络接入层的路由器都通过双链路上联到核心层路由器。四台路由器都在各自接口上激活OSPF，由于这些路由都是采用以太网接口互联，因此接口的网络类型缺省为Broadcast，于是在邻居关系的建立过程中，OSPF会在每段以太网链路上选举DR及BDR

然而DR及BDR在选举过程中涉及一个等待计时器，这增加了直连路由形成邻接关系的时间，因为这些链路其实从逻辑的角度看是点对点的连接，选举DR或BDR是画蛇添足，为了提高OSPF的工作效率，加快邻接关系的建立，可以把网络类型修改为P2P

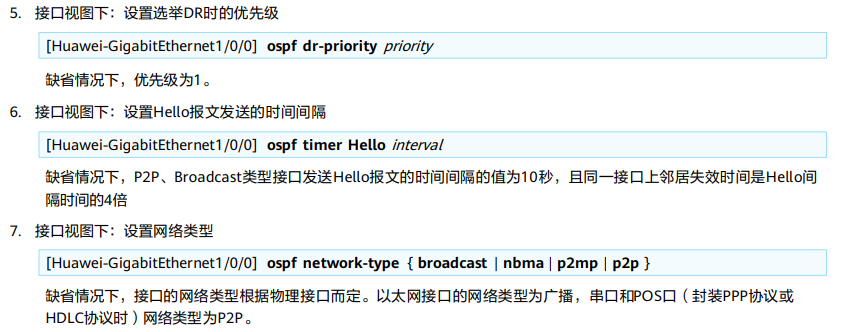

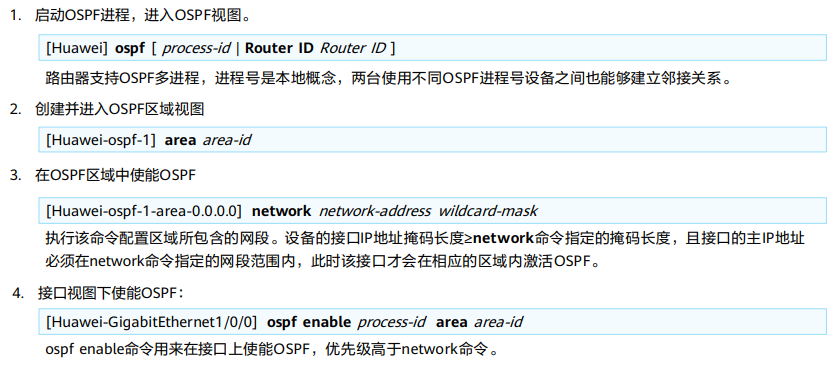

命令配置

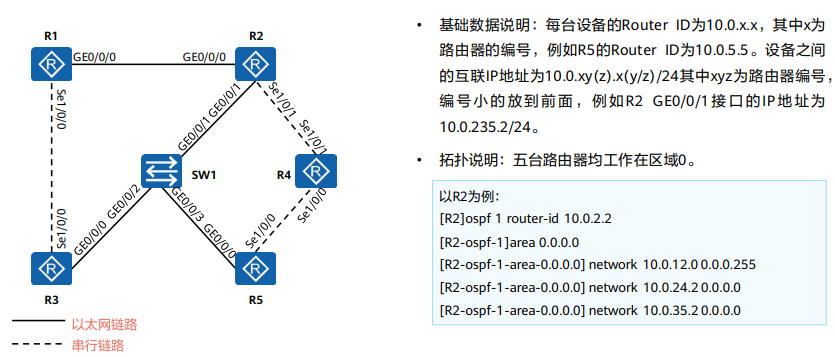

配置示例

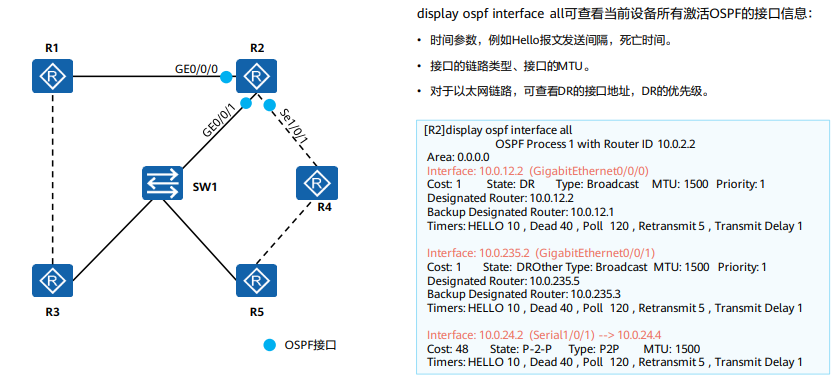

配置验证
